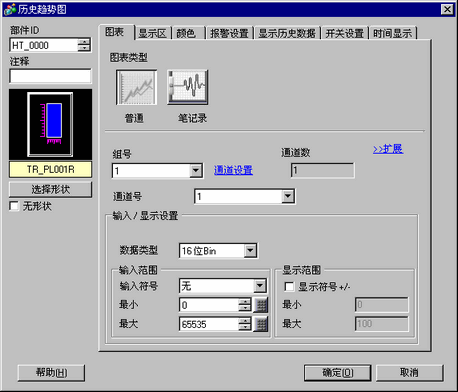

19.13 历史趋势图设置指南

部件ID

系统会自动为部件分配一个ID号。
历史趋势图ID：HT_****(4位数字)

字母部分是固定的。数字部分可以在0000~9999的范围内更改。

注释

每个部件的注释最多包含20个字符。

部件形状

显示您在[选择形状]中选择的部件形状。

选择形状

打开选择形状对话框，选择部件形状。

无形状

选择部件是否为透明且无形状。

图表类型

从[普通]或[笔记录]中选择线条形状。

• 普通

指定字地址数据的变化会长时间显示在趋势图中。开始时间上的数据为“0”。当每个采样周期结束时，将在指定的[显示方向]中添加最新数据。当图表线条到达显示区的边界时，图表将在显示方向上移动[滚动样本]中设置的单位数。
例如，显示方向：左下向右旋转，数据样本数：4，滚动样本数： 4

• 笔记录

指定字地址数据的变化会长时间显示在趋势图中。开始时间上的数据为“0”。最新数据总是显示在显示区的边缘上。每次在进行采样时，整个图表就会在设置的[显示方向]上滚动一个点。
例如，显示方向：左下向右旋转，数据样本数： 4
