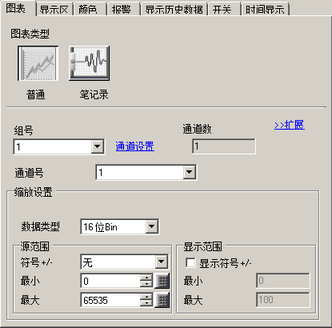

组号
待显示图表的从1至64的采样组编号。
通道设置
打开[通道数据设置]对话框。从指定的采样组中设置您想显示的趋势图的地址和地址数(通道数)。
通道数在0至20之间。
通道数
所设置的通道数显示在[通道数据设置]对话框中。通道数将在图表显示区上显示为数个线条。
通道号
选择通道进行缩放设置。
缩放设置
数据类型
从[16位Bin]、[16位BCD]、[32位Bin]、[32位BCD]或[32位浮点]中选择图表显示数据类型。
符号+/-
设置图表显示数据是否可以处理负数数据。只有当[数据类型]是[16位Bin]或[32位Bin]时才能设置此项。
无
仅处理正数数据。
2的补码
负数用2的补码处理。
MSB符号
负数用MSB符号处理。
最小/最大
选择趋势图显示数据的源范围。
设置范围取决于[数据类型]和[符号+/-]设置。
|
数据类型 |
符号+/- |
范围 |
|
16位Bin |
无 |
0~65535 |
|
2的补码 |
-32768~32767 |
|
|
MSB符号 |
-32767~32767 |
|
|
32位Bin |
无 |
0~4294967295 |
|
2的补码 |
-2147483648~2147483647 |
|
|
MSB符号 |
-2147483647~2147483647 |
|
|
16位BCD |
0~9999 |
|
|
32位BCD |
0~99999999 |
|
|
32位浮点 |
-9.9e16~9.9e16 |
用采样功能采集到的相应源数据被转换为1000的比值显示在图表上。

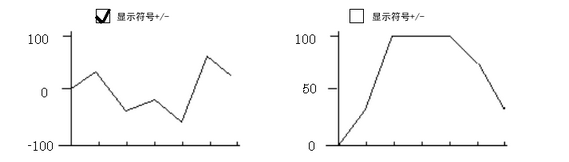

显示符号+/-
设置显示负数。只有当[数据类型]为[Bin]时才可以设置此项。
当[数据类型]是[BCD]时，不设置[显示符号+/-]。对[Float]来说，设置[显示符号+/-]。
最小/最大
给出趋势图上显示的数据的最小值和最大值。如果设置了[显示符号+/-] ，最小值是“-100”。如果未设置，最小值为“0”。最大值为“100”。
