19.13.1.10 历史趋势图 - 开关

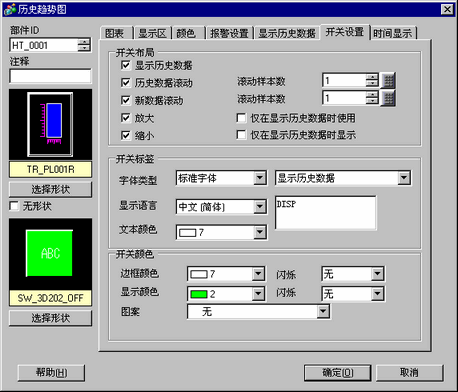

创建开关后,可以设置该开关的颜色和标签。

开关布局

显示历史数据

设置是否在画面上放置开关以显示历史数据。

在显示历史数据模式中按下开关显示时,可以在人机界面上回滚到以前的数据。再次按一下开关将取消显示历史数据模式,此时将显示当前值。

只能在使用显示历史数据的图表上放置一个此类开关。

历史数据滚动

设置是否在画面上放置一个开关,从当前数据回滚到历史数据。可以在一个图表上放置多个此类开关。

滚动样本数

设置要滚动的样本数。设置范围在1至65535之间。

新数据滚动

设置是否在画面上放置一个开关,从历史数据前滚到最新数据。可以在一个图表上放置多个此类开关。

滚动样本数

设置要滚动的样本数。设置范围在1至65535之间。

放大/缩小/仅在显示历史数据时显示

指定是否放置一个放大/缩小显示开关。

每次按下该开关时放大2、4和8倍。

将图像缩小至当前图像的1/2、1/4和1/8。如果在[显示]选项卡中设置了[间隔值],缩小显示将从实际尺寸开始。
19.7 缩放趋势图

指定是只在显示历史数据时使用放大/缩小开关,还是在正常模式中也使用。只有当勾选了[显示历史数据]选项卡中的[显示历史数据]和[显示指针]时,才可以使用该设置。勾选后会将指针位置作为参照点,执行放大/缩小显示。

开关标签

字体类型

从[标准字体]或[矢量字体]中设置开关标签的字体类型。

显示语言

选择开关标签上显示的语言。选择显示语言:[日语]、[ASCII]、[中文(简体)]、[中文(繁体)]、[韩语]、[俄语]或[泰语]。

选择开关

选择要为其设置标签的开关。

标签

输入要在[选择开关]中选择的开关上显示的文本。

文本颜色

设置标签文本的颜色。

闪烁

选择[文本颜色]是否闪烁及闪烁速度。

开关颜色

边框颜色

设置开关的边框颜色。

显示颜色

设置开关的颜色。

图案

设置开关的图案。

图案颜色

设置开关的图案颜色。

闪烁

选择闪烁及闪烁速度。可以为[边框颜色]、[显示颜色]和[图案颜色]选择不同的闪烁设置。

  • 根据人机界面的机型和[颜色]设置,可能不能设置闪烁([工程]菜单-[系统设置]-[主机])。
    1.6 支持的颜色

颜色

选择开关颜色。显示器将显示一个不同颜色的图像作为所选部件图像。

选择形状

打开选择形状对话框,选择开关形状。

状态显示

显示开关的形状和状态。
