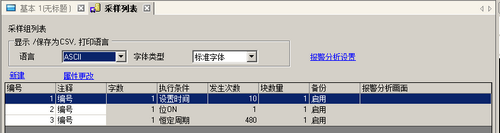

25.9.1 采样列表

该画面用于注册新采样组。所有已注册的采样组设置均以列表显示。

显示/保存为CSV,打印语言

设置显示语言、保存到外部存储器(保存为CSV)和打印。

语言

选择显示语言:[日语]、[ASCII]、[中文(简体)]、[中文(繁体)]、[韩语]、[俄语]或[泰语]。所有注册的采样组均遵照该设置。

字体类型

选择保存至外部存储器(保存为CSV)和打印所使用的字体类型,从[标准字体]或[矢量字体]中选择。

这是一种位图字体。选择字符高度和宽度的放大比率。缩放字符时,轮廓可能变得不平滑,或者字符被挤压。

这是一种字符高度和宽度比率固定的轮廓字体。即使放大/缩小字体,字符仍保存平滑的轮廓。但是,该字体会使用更多的人机界面磁盘空间。

报警分析设置

点击[报警分析设置],打开[报警分析画面设置]对话框。在此对话框中可设置采样组的报警分析画面。

选择待设置报警分析的组,在[分析画面]列指定画面号。

关于支持报警分析功能的机型,请参阅以下内容:

1.5 支持的功能

新建

创建一个新采样组。将弹出如下对话框。

在1至64中设置[组号]并输入最多30个单字节字符的[注释]。点击[确定(O)],将显示采样组设置画面。

属性更改

更改在[采样组列表]中选择的组的编号和注释。

采样组列表

已注册的采样组设置以列表显示。

如果选择并双击一行,而非[编号]和[注释],将显示采样组设置画面。

显示采样组

显示采样组注释。可以在30个单字节字符内编辑注释。

显示[地址]选项卡上设置的[采样字数](一次采样的数据数)。

显示[模式]选项卡上设置的[执行条件]。

显示数据采样将发生的周期数,同[模式]选项卡上的设置。

显示在[模式]选项卡[扩展]对话框中设置的[块数]。
如果勾选了[在完成指定周期后覆盖原有数据]复选框,将显示1。但是,如果操作中选择了[设置时间],将显示[扩展设置]中设置的[天数]。

显示[模式]选项卡上的[保留采样数据(SRAM)]是选中状态(O)还是未选状态(x)。

显示在[报警分析画面]中指定的报警分析画面号。
