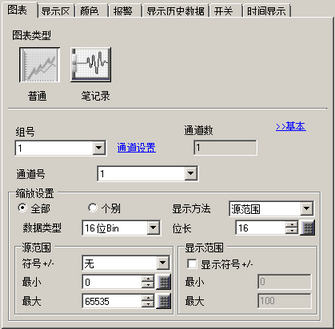

配置各通道的缩放设置。
全部/个别
选择全部，则作为一个组定义所有通道的缩放设置，如[数据类型]和[符号+/-]。选择个别，则单独定义各通道的设置。
显示方法
从[源范围]和[显示范围]中选择图表显示范围的设置方法。
如果选择了[显示范围]，就不能勾选[颜色]选项卡[扩展]设置中的[线下填充]选项。
如果选择了[显示范围]，[报警]选项卡隐藏。
如果选择了[源范围]，[辅助线]选项卡隐藏。
位长
如果[显示方法]为[源范围]且[数据类型]为[16位Bin]，可定义1~16的位长。
如果[位长] = 1且位的值变为“1”，当[符号+/-] = [无]时，图表将显示“1”值。如果[符号+/-] = [2的补码]或[MSB符号]，图表显示值将一直为“0”。
常量/地址
将[显示方法]设置为[显示范围]时，选择是否用数值或地址来定义上下限值。超出显示范围的数据不会在图表上显示。
常量
设置范围取决于[数据类型]和[符号+/-]设置。
|
数据类型 |
下限 |
上限 |
|
16位Bin 禁用符号校验 |
0~65534 |
0~65535 |
|
32位Bin 启用符号校验 |
-32768~32766 |
-32767~32767 |
|
16位Bin 禁用符号校验 |
0~4294967294 |
1~4294967295 |
|
32位Bin 启用符号校验 |
-2147483648~2147483646 |
-2147483647~2147483647 |
地址
设置字地址。
地址值改变时将更新图表。
