19.8.3 显示历史数据下面列出了LS9000区中保存的数据内容。
|
人机界面内部地址 |
描述 |
详情 |
H系统变量 |
|---|---|---|---|
|
LS9000~ |
显示历史图数据 |
历史数据编号和数据值 |
- |
|
LS9100~ |
脚本处理 |
脚本错误代码 |
- |
|
LS9200~ |
CSV数据传输功能 |
由条件名称查找功能传输的CSV数据文件的文件号数量 |
- |
|
LS9210~ |
保留 |
保留 |
- |
|
LS9220~ |
|||
|
LS9230~ |
VM模块串行鼠标功能 |
串行鼠标触摸状态和坐标 |
- |
|
LS9235~ |
触摸坐标 |
触摸人机界面画面上的坐标 |
- |
|
LS9240~ |
保留 |
保留 |
- |
|
LS9260~ |
|||
|
LS9272 - LS9274 |
MAC地址 |
MAC地址 |
- |
|
LS9280~ |
保留 |
保留 |
- |
|
LS9290~ |
|||
|
LS9300~ |
安全功能 |
安全级别 |
- |
|
LS9310~ |
星期 |
星期 |
#H_CurrentDayofTheWeek |
|
LS9320到 |
保留 |
保留 |
- |
|
LS9330~ |
|||
|
LS9350~ |
RGB 2通道串行鼠标功能 |
触摸RGB模块串行鼠标的状态和坐标 |
- |
|
LS9370~ |
保留 |
保留 |
- |
|
LS9400~ |
通讯周期 |
控制器/PLC的通讯周期 |
[PLC*]#H_DriverCycleTime *1 |
|
LS9528~ |
保留 |
保留 |
- |
|
LS9550~ |
通讯扫描ON/OFF控制 |
控制器/PLC通讯扫描ON/OFF |
[PLC*]#H_ScanOffControl |
|
LS9558~ |
保留 |
保留 |
- |
|
LS9560~ |
通讯扫描ON/OFF状态 |
控制器/PLC通讯扫描状态 |
[PLC*]#H_ScanOffStatus |
|
LS9568 |
保留 |
保留 |
- |
|
LS9800~LS9815 |
报警轮询周期信息 |
启用扩展报警时实际测量的轮询时间和每块的平均时间 |
- |
|
LS9920~ |
保留 |
保留 |
- |
|
LS9930~ |
|||
|
LS9940~LS9943 |
|||
|
LS9944 |
|||
|
LS9946 |
|||
|
LS9950 |
保留 |
保留 |
- |
|
LS9970~LS9999 |
*1 [*] = 控制器/PLC名称
*2H系统变量保存从第33个项目开始的内容。
各个地址的详情
显示历史图数据
在[历史趋势图]部分，选择[显示历史数据]复选框，以显示图表显示区上最旧和最新数据的数据号和值。
脚本处理
下列数据保存在脚本处理区中。
|
LS9100 |
扩展脚本错误代码 |
|
LS9101 |
扩展脚本错误状态 |
|
LS9102~LS9109 |
保留 |
|
LS9110 |
全局D脚本错误代码 |
|
LS9111 |
全局D脚本错误状态 |
|
LS9112~LS9119 |
保留 |
|
LS9120 |
D脚本错误代码 |
|
LS9121 |
D脚本错误状态 |
|
LS9122~LS9129 |
保留 |
|
LS9130 |
数据存储模式
|
|
LS9131 |
保留 |
|
LS9132 |
CF卡列表状态，SD卡列表状态 |
|
LS9133 |
CF卡读取状态，SD卡读取状态 |
|
LS9134 |
CF卡写入状态，SD卡写入状态 |
|
LS9135 |
CF卡删除状态，SD卡删除状态 |
|
LS9136 |
CF卡重命名状态，SD卡重命名状态 |
|
LS9137 |
CF卡CSV读取状态，SD卡CSV读取状态 |
|
LS9138 |
USB列表状态 |
|
LS9139 |
USB读取状态 |
|
LS9140 |
USB写入状态 |
|
LS9141 |
USB删除状态 |
|
LS9142 |
USB重命名状态 |
|
LS9143 |
USB CSV 读取状态
|
|
LS9144~LS9149 |
保留 |
|
LS9150 |
块循环移位状态 |
|
LS9151 |
块清除移位状态 |
|
LS9152 |
块存储器比较状态 |
|
LS9153 |
块存储器查找状态 |
|
LS9154~LS9199 |
保留 |
CSV数据传输功能
保存条件名称查找功能传输的CSV数据的数量和文件编号。只有当搜索字符串与条件名称完全匹配时搜索才有结果。

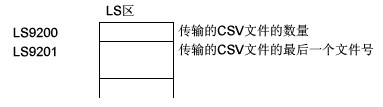

若在文件名中使用了空格，则表示是不同的文件名，并可能造成错误。当数据传输完成时，将显示已传输文件的状态和数量。最后传输的文件号码被写入GP内部寄存器特殊区LS9200和LS9201。(特殊区是只读的)
VM模块串行鼠标功能
使用DVI/VM模块，当通过串行通讯将触摸坐标发送到PC时，该功能保存触摸状态和触摸坐标。
触摸坐标
保存一个显示画面上的触摸坐标。

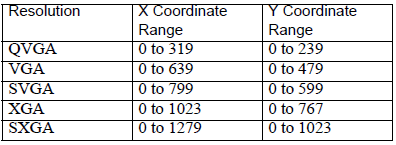

显示坐标范围取决于人机界面的面板分辨率。无论设置纵向还是横向人机界面，显示坐标范围是固定的。使用纵向时，不能保存下列范围之外的Y坐标。
即使涉及触摸，下列操作也不保存坐标。
离线模式操作
画面数据传输操作
系统菜单操作
亮度/对比度控制条操作
根据机型，即使触摸了显示区以外的地方，也会发生检索值的情况。这种情况下，检索的值将在显示范围外。
在采用模拟触摸屏的人机界面上，如果未正确校准触摸屏，可能会获取超出范围的数值。
在采用模拟触摸屏的人机界面上，如果同时触摸了两点，将保存两者中点的坐标。
在采用模拟触摸屏的人机界面上，如果设置了[两点触摸]，则仅保存第一触摸点的坐标。
使用GP-Viewer EX时，不能检索触摸坐标。
当通讯类型是仅Memory Link和以太网多重连接时，保存主站人机界面坐标。
在采用模拟触摸屏或矩阵式触摸屏的人机界面上，如果设置了[一点触摸](无滑动)
，对于手指在触摸区内移动的情况，当手指移出触摸区时，触摸状态置OFF。而对于WinGP，即使手指移出有效范围，触摸状态仍保持为ON。
此时保存的是有效区内的最后触摸坐标。
以下位置是将人面界面方向设置为[纵向]时的起点坐标。
除GP-4100系列以外的人机界面：屏幕左下角(0,0)
GP-4100系列：屏幕右上角(0,0)
更多信息，请参阅以下内容。
3.10.1 画面显示限制
MAC地址
人机界面的MAC地址以十六进制格式保存在LS9272 - LS9274中，从第一个八位字节开始。
安全功能
当LS9300的位0从OFF切换到ON时，保存在LS9301中的安全级别将更改为0。
发生安全级别清除后，将LS9300的0位置OFF。(LS9301是只读的。)
此外，它也保存当前安全级别和要显示的画面的安全级别
LS9301和LS9302是只读的。当LS9302中有密码请求时，将保存安全级别，在完成密码输入后该值返回至0。
星期
保存星期的当前值。星期根据人机界面的板载IC(RTC)时钟的年、月和日计算而来。值按如下方式保存在LS9310中。
|
数值 |
描述 |
|---|---|
|
0 |
星期日 |
|
1 |
星期一 |
|
2 |
星期二 |
|
3 |
星期三 |
|
4 |
星期四 |
|
5 |
星期五 |
|
6 |
星期六 |
|
7后 |
未使用 |
当IC时钟日期更改时会执行更新。由于写操作不是定期发生，当该区中的部件更改时，该区在IC时钟日期更改前不会更新。
RGB 2通道串行鼠标功能
RGB模块设置为同时显示2个通道，并通过串行通讯将触摸坐标发送到PC时，它保存触摸状态和坐标。
通讯周期-4驱动程序 x 32寄存器
保存所配置的控制器/PLC的轮询周期(以毫秒为单位)
H系统变量保存自第33个项目开始的内容。
通讯扫描ON/OFF控制-4驱动程序 X 32寄存器
控制是否使用所配置的控制器/PLC运行或停止通讯扫描。
H系统变量保存自第33个项目开始的内容。
通讯扫描ON/OFF状态-4驱动程序 X 32寄存器
保存所配置的控制器/PLC的通讯扫描状态
H系统变量保存自第33个项目开始的内容。
报警轮询周期信息
保存启用扩展报警时实际测量的轮询时间和每块的平均时间。当实际轮询时间超出配置的时间时，也将轮询时间超出位设置为 1。
