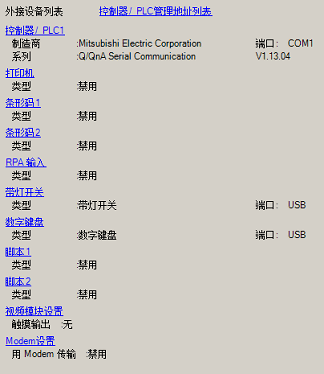

5.4.13 [系统设置] - [外接设备列表]设置指南

显示指定外接设备的列表。

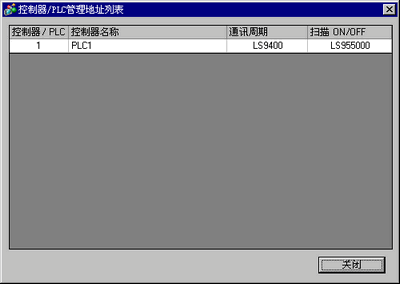

控制器/PLC管理地址列表

显示指定控制器/PLC管理地址的列表。

控制器/PLC

显示指定的控制器/PLC驱动程序编号。

控制器名称

显示指定的控制器/PLC名称。

通讯周期

显示保存指定的控制器/PLC通讯周期的内部寄存器地址(单位:毫秒)。

通讯周期时间是指从人机界面从控制器/PLC请求数据一直到人机界面收到数据的这一段时间。当与多个控制器/PLC通讯时,每个控制器/PLC的通讯周期使用这里显示的地址列表保存。

  • [系统区控制器](在[系统设置]-[主机]-[系统区]选项卡中定义)的通讯周期时间以二进制形式保存在内容寄存器地址LS2037中。单位为10毫秒。

  • 如果LS区是32位,会将该值保存在低16位中。

扫描ON/OFF

显示控制运行或停止控制器/PLC的设定通讯扫描的内部寄存器地址。

用显示的位地址控制控制器/PLC的启动。

要停止与驱动程序1的第一个控制器/PLC的通讯,将LS9550位置ON。要重新开始,将该位置OFF。

  • 如果为控制器/PLC选择了[使用系统数据区],将不能停止通讯扫描。

  • 如果LS区是32位,会将该值保存在低16位中。

控制器/PLC1至4

显示画面区中使用的字体占用的内存大小。画面区的容量取决于人机界面的型号。

1.5 支持的功能

制造商

显示当前指定控制器/PLC的制造商。

系列

显示当前指定的PLC的系列。

版本

显示控制器/PLC系列。

端口

显示可连接到控制器/PLC的接口。

  • 如果该端口也用于其他控制器/PLC,将显示在[端口]的右边。

打印机、条形码1、条形码2、脚本1、脚本2

显示并编辑指定的[打印机]、[条形码1]、[条形码2]、[脚本1]或[脚本2]的设置。

类型

显示指定的外接设备的类型。

端口

显示指定的外接设备的连接接口。

  • 如果该端口也用于其他控制器/PLC,将显示在[端口]的右边。

带灯开关

显示和编辑带灯开关设置。

类型

根据当前设置显示带灯开关。

端口

显示当前设置带灯开关的连接接口。

数字键盘

显示和编辑带灯开关设置。

类型

显示当前设置数字键盘的类型。

端口

显示当前设置数字键盘的连接接口。
