22.11.2.6 循环移位存储器

• 摘要

以块为单位循环移位存储器中的数据。
以块为单位(按指定字数)在起始和结束地址之间执行循环移位。当发生错误时，会将错误状态写入LS9150。

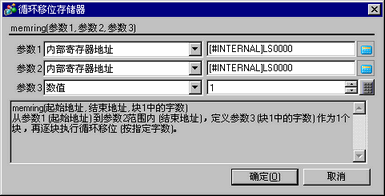

• 格式

memring ([起始地址]、[结束地址]、1个块中的字数)

• 参数1：内部寄存器

• 参数2：内部寄存器

• 参数3：数值(1至640)

• 当参数1小于参数2时(P1<P2)，块数据向上移位。

• 当参数1大于参数2时(P1>P2)，块数据向下移位。

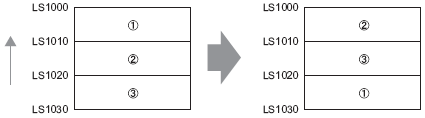

表达式示例1：

memring ([w:[#INTERNAL]LS1000], [w:[#INTERNAL]LS1030], 10)

(当参数1小于参数2时)(P1<P2))

数据以10个字块为单位向上移动。

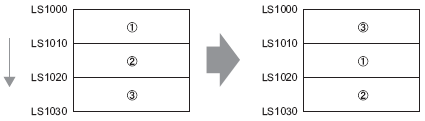

表达式示例2：

memring ([w:[#INTERNAL]LS1030], [w:[#INTERNAL]LS1000], 10)

(当参数1大于参数2时)(P1>P2))

数据以10个字的块为单位向下移动。

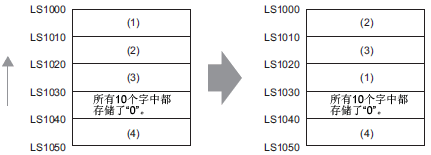

表达式示例3：

memring ([w:[#INTERNAL]LS1000], [w:[#INTERNAL]LS1050], 10)

(当该范围包含所有字均为“0”的块时)

数据仅以10个字的块为单位向上移动，从起始块到全为“0”的数据块。如果在全为“0”数据的块后还存在数据，那么这些数据会被忽略。

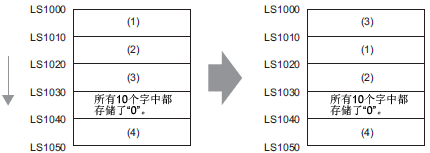

表达式示例4：

memring ([w:[#INTERNAL]LS1050], [w:[#INTERNAL]LS1000], 10)

(当范围内存在全为“0”数据的块时)

数据仅以10个字块为单位向下移动，从起始块到全为“0”数据的块。如果在全为“0”数据的块后还存在数据，那么这些数据会被忽略。

错误状态
