25.9.3.1 模式/设置时间人机界面中的采样数据和外部外部存储器中的采样数据以历史数据的形式显示。若要在备份存储器(SRAM)已满时将采样数据保存到外部存储器，请从[通用设置]菜单的[采样设置]中打开采样组，从[模式]选项卡中勾选[备份采样数据]复选框。
如需在人机界面上显示历史数据，需要历史数据操作开关。可以在历史趋势图上创建开关，或使用开关/指示灯部件的[特殊开关]。

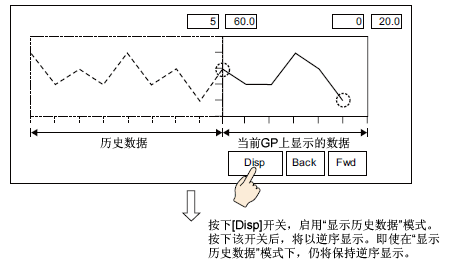

当使用具有显示历史数据功能的历史趋势图时，下图中画面外的虚线部分也可以显示在画面上。触摸显示历史数据开关，可以在图表上查看以前保存在人机界面上的数据。

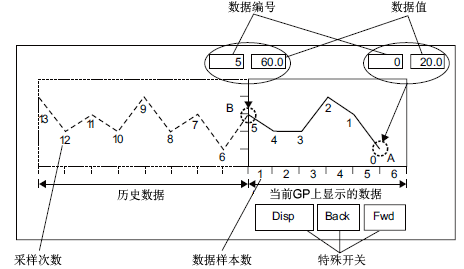

例如，提取的样本数：14，数据样本(已显示)： 6
在历史数据显示模式下，切换画面将退出历史显示。
数据编号/数据值
会将数据编号分配给数据值，为最新的数据值分配的数据编号是0。保存数据值时将根据数据编号按照时间逆序进行，先保存数据编号为“0”的最新数据，接下来就是编号为“1”、“2”、“3”等的数据。

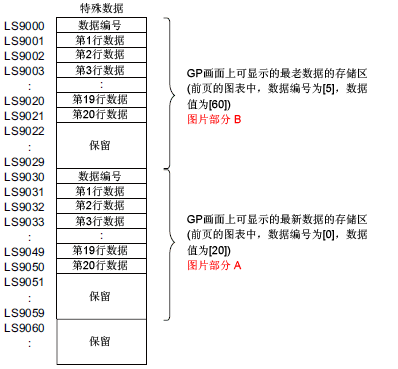

在人机界面上显示具有显示历史数据功能的历史趋势图时，会将历史数据样本(图片部分A)和最新数据样本(图片部分B)自动保存在人机界面内部寄存器地址的特殊继电器区(LS9000以上)。将以范围为0至65237的二进制形式将数据编号保存在LS区中。数据类型是Bin。
(为便于理解上图中的数据采样，将部分A和B的数据编号和数据值显示如下。)
即使图表不在显示历史数据模式下，也会保存数据样本和数据值。
当发生画面切换时，会将保存在人机界面内部寄存器的特殊继电器区(LS9000+)中的所有数据样本清0。
各输入数据被转换为显示值，并保存为1000的比值。当使用[符号+/-]时，范围是-1000 ~1000(值被转换为显示数据)。在数据显示器中将数值“200”显示为“20.0”请将[小数位数]设置为“1”。
在[图表]选项卡中，当[显示方法]=[显示范围]时，保存的数值是采样值而不是转换后的1000的比值。
发生读取错误时，将在人机界面内部寄存器中保存FFFF(h)作为数据值。
如果将数据格式设置为BCD，且保存的采样数据包含A~F(h)，则会将先前的值作为数据值保存在人机界面内部寄存器中。
如果采样数据为32位，则会在人机界面内部寄存器中保存低16位作为数据值。
显示历史数据示例

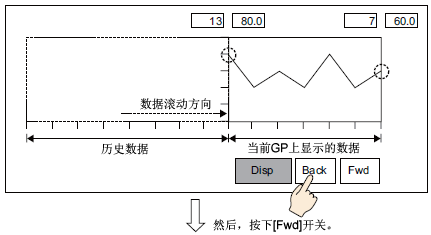

触摸“后退”开关会按照预先确定的滚动数字向后滚动数据并显示以前的数据记录。
在显示最旧历史数据的状态下触摸[向后]开关，将使蜂鸣器响三次。数据不会继续滚动。
触摸[向前]开关会按照预先确定的滚动数向前滚动数据。

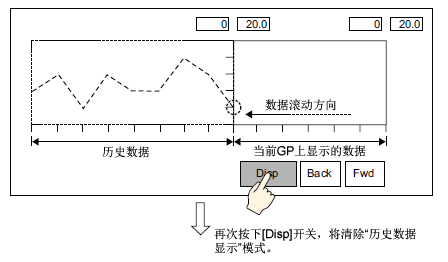

在切换到显示历史数据模式后滚动至最新的数据样本，图表会显示空白。再次触摸[向前]开关会使蜂鸣器响三次，表示不能再进一步滚动数据。

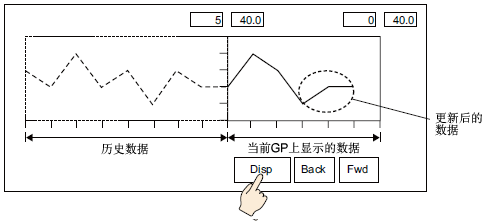

在显示历史模式下仍然会提取数据样本。
将历史数据备份到外部存储器时，如果从另一台人机界面复制备份文件，即使通用设置菜单中的[采样设置]不同，历史数据也不会显示。
关于索引文件
使用SP5000或GP4000系列(GP-4100系列除外)并将采样数据备份到外部存储器时，将生成索引文件“TSAMPINDEX.idx”。
该索引文件保存的是关于备份文件的信息。如果索引文件已经存在，将添加新备份文件的信息。原有信息不会更新。
在SP5000或GP4000系列(GP-4100系列除外)上显示历史数据时，如果存在索引文件，将根据索引文件中的信息显示历史数据。如果没有索引文件，则历史数据的显示相对较慢，因为人机界面必须参照特定的备份文件。
如需新建索引文件或将备份文件信息(从其他文件夹或人机界面复制而来)添加到索引文件，请在人机界面离线状态下创建采样索引文件。
文件夹中每个采样组仅保存一个索引文件。
索引文件不能编辑。
索引文件根据[采样设置]中定义的备份次数保存信息([模式]选项卡-[备份次数])。
如果更改采样设置，将删除原有索引文件，并用新索引文件进行替代，更改[备份次数]除外。
删除备份文件、从另一个文件夹复制备份文件或从另一台人机界面添加备份文件时，索引文件中的信息均不会更新。
