7.3.2 设置步骤 - 确认通讯状态

创建指示灯来确认通讯扫描是否正在进行。

1. 在[部件(P)]菜单中选择[开关/指示灯(C)]，然后选择[指示灯(L)]或点击，在画面上放置一个指示灯。

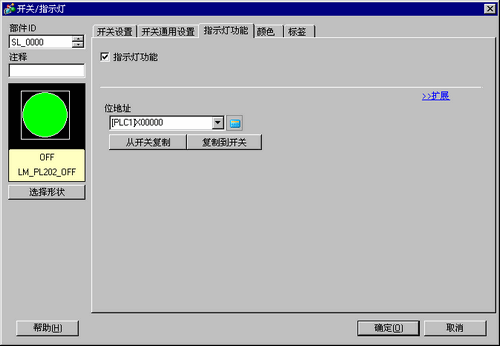

2. 双击画面上放置的指示灯。将显示[开关/指示灯]对话框。


3. 使用[选择形状]来定义指示灯的形状。

4. 在[位地址中]设置位地址用于确认通讯扫描的唯一状态。



   • 使用内部寄存器地址LS9560至LS9567来确认通讯扫描的执行或停止。

     例如，可以使用LS9560来确认驱动程序1对应的最多16台控制器通讯扫描。
     [LS9560]

     位 0:当第一个I/O驱动程序1正在扫描时为OFF。当扫描停止时为ON。

   • 如果在[系统区起始地址]中指定了32位寄存器地址，则可以设置32位LS区地址。但是，只能使用低16位来确认通讯扫描的执行。

5. 点击[颜色]选项卡，设置指示灯的显示颜色。在[选择状态]为ON或OFF的两种情况下，分别设置[显示颜色]、[图案]和[边框颜色]。



   • 根据所选的形状，可能不能更改颜色和图案。

6. 点击[标签]选项卡。定义将显示在指示灯上的标签。指定字体类型和大小，然后在矩形文本区输入要显示的文本。点击[确定]。



   • 选择开关后按下[F2]键，您可以直接编辑标签文本。
