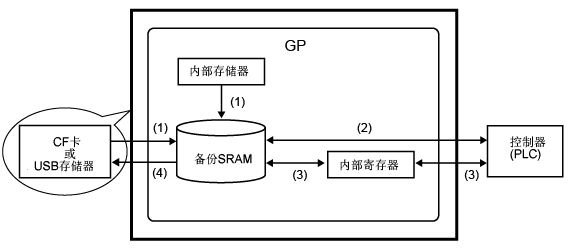

26.11 配方数据流

可在人机界面的备份SRAM与外接控制器之间传输配方数据。

  1. 传输准备
    根据画面传输方式,在GP-Pro EX中创建的配方数据会被保存到人机界面的内部存储器(画面区*1),或外部存储器(外部存储器*2)。
    为能传输配方数据,首先需要将配方数据保存到备份存储器(SRAM)中。
    26.15.1 传输配方数据(模式)
    *1 保存画面数据的存储器。配方数据通过画面传输保存到存储器中。
    *2 不能将保存在PC上USB存储目标文件夹中的数据传输到人机界面上的USB存储器。请将PC文件夹中的数据复制到USB存储器,然后将USB存储器连接到人机界面上。

  2. 传输配方数据
    可将配方数据从备份存储器(SRAM)传输到外接控制器,也可以从外接控制器传输到备份存储器(SRAM)。
    有两种传输方式:自动传输和手动传输。

    自动传输

    设置控制地址,当PLC触发位置ON时传输数据。
    26.14.1 设置步骤 - 使用自动传输方式传输配方(配方数据)

    手动传输

    在画面上放置一个特殊数据显示器[配方],选择要传输的数据(块),然后触摸传输开关。然后即开始传输数据。
    26.13.1 设置步骤 - 使用触摸(手动传输)方式传输配方(配方数据)

  3. 通过内部寄存器传输配方
    不能通过人机界面屏幕直接编辑备份存储器(SRAM)中的配方数据。将数据保存到内部寄存器后,即可以在人机界面屏幕上编辑数据显示器。
    26.17.4 通过内部寄存器手动传输

  4. 保存到外部存储器
    可将备份存储器(SRAM)中的数据保存到外部存储器。
    要设置该选项,请从系统设置中选择[主机],选择[模式]选项卡,然后选择[保存数据]。
    5.4.4.4 [主机] - [模式] - 存储卡设置

    数据丢失

    • 对于GP-4100系列,配方数据的保存位置是人机界面的虚拟备份存储器,而不是备份存储器(SRAM)。
      在将画面区的配方数据存储到虚拟备份存储器的过程中,请勿关闭人机界面。否则,最近的数据可能无法正常显示,或者虚拟备份存储器遭到损坏,以至于无法继续使用。
      在控制器/PLC向人机界面传输数据的过程中,请勿将人机界面切换到离线模式。否则可能返回到原先的数据。

    不遵照上述指示操作可能导致设备损坏。
