26.17.4 通过内部寄存器手动传输

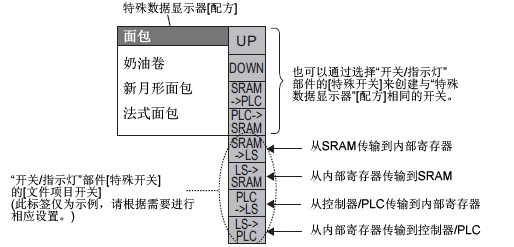

当在特殊数据显示器[配方]中设置了[通过内部寄存器]时，可以使用开关/指示灯部件[特殊开关]-[文件项目开关]，来执行以下传输：[传输 SRAM→内部寄存器]、[传输 内部寄存器→控制器/PLC]、[传输 控制器/PLC→内部寄存器]和[传输 内部寄存器 →SRAM]。

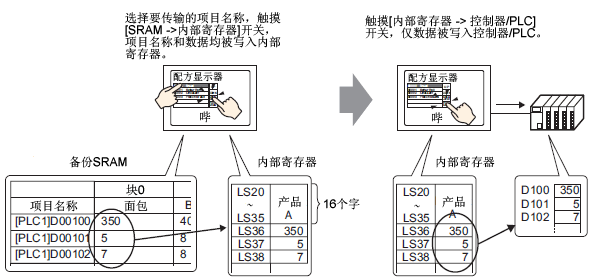

例如，当从SRAM向内部寄存器传输时(起始地址：LS20)控制器/PLC
(数据长度:16位)

可根据需要将保存在内部寄存器中的数据显示在人机界面上的数据显示器[数值显示]中。在将数据传输至控制器/PLC之前，如果想在人机界面画面上对数据做微小的调整，可以用此方法。

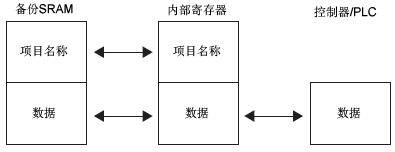

保存在内部寄存器中的配方数据的结构

当从备份SRAM向内部寄存器传输数据时，指定的[存储起始地址]后的16个连续字将保存项目名称，之后的地址将保存数据。

项目名称根据[文本数据模式]([工程]菜单-[系统设置]-[控制器/PLC])的设置进行保存。

例如，当数据长度是16位时

当从内部寄存器向控制器/PLC传输数据时，只有保存在内部寄存器中的数据会被写入控制器/PLC中的指定地址。
