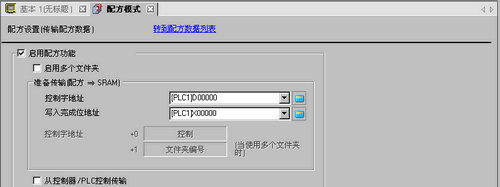

启用配方功能
选择该项以传输配方数据。
启用多个文件夹
选择该项以创建多个文件夹。
准备传输(配方数据->SRAM)
控制字地址

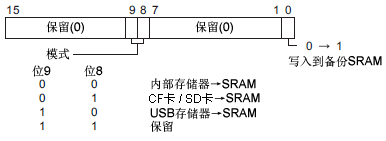

在备份存储器(SRAM)中，指定写入配方的字地址。将该地址的位0置ON，以便将数据写入备份存储器(SRAM)。使用位8和位9设置传输操作。
该地址不会自动置OFF。当[写完成位地址]置ON后，将位0置OFF。
如果使用多个文件夹，首先需指定文件夹编号。保存写入备份存储器(SRAM)的文件夹编号(1~8,999)，然后将控制地址的位0置ON。
使用的地址数取决于地址中指定的寄存器。
例如，当指定了16位寄存器时
备份存储器(SRAM)中只能保存一个文件夹。
使用GP-4100系列时，位1控制字地址后面的地址将保留。
写入完成位地址
设置位地址，用于确定向备份存储器(SRAM)写入数据的操作完成。当配方数据被正确保存到备份存储器(SRAM)中时，该位置ON。在确认完成后，将该地址置OFF。
如果不能将配方传输到备份存储器(SRAM)，如由于内存不足或控制地址的位8和位9置ON，人机界面内部寄存器LS2032的位9置ON。

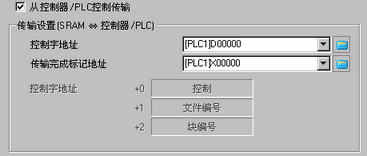

从控制器/PLC控制传输
设置此项，通过控制器/PLC控制传输配方数据(自动传输)。
对于手动传输，不需要该设置。
传输设置(SRAM <- -> 控制器/PLC)
控制字地址
设置字地址，用于控制备份存储器(SRAM)和控制器/PLC之间的传输。使用的地址数取决于地址中指定的寄存器。

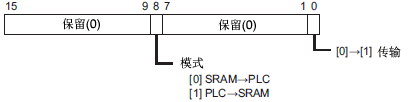

在指定完BIN格式的文件编号/块编号后，传输在该地址的位0置ON时开始。在位8中设置传输目标设备。
使用的地址数取决于地址中指定的寄存器。
例如，当指定了16位寄存器时
该地址不会自动置OFF。在确认[传输完成标记地址]为ON后，将位0置OFF。
传输完成标记地址
设置位地址，用于验证备份存储器(SRAM)和PLC之间的数据传输是否完成。当传输成功完成时，该位置ON。在确认传输完成后，将该地址置OFF。
如果从备份存储器(SRAM)到控制器/PLC的数据传输不能运行，则人机界面内部寄存器LS2032的位10置ON。
传输准备时序图
当控制字地址的位0置ON、配方数据在备份存储器(SRAM)中得到正确保存时，[写入完成位地址]置ON。在确认完成后，将该地址置OFF。

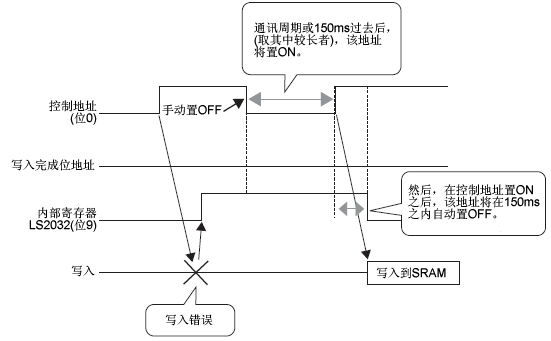

如果由于存储空间不足而不能将数据传输到备份存储器(SRAM)，内部寄存器(特殊继电器区)LS2032的位9置ON。要再次传输数据，请暂时将[控制字地址]的位0置OFF。然后，在将通讯周期时间设置为标准通讯周期时间或150ms(取两者中较大者)后，将该位置ON。
自动传输时序图
当指定的[控制字地址]的位0置ON，配方数据得到正确传输时，[传输完成标记地址]置ON。在确认完成后，将该地址置OFF。

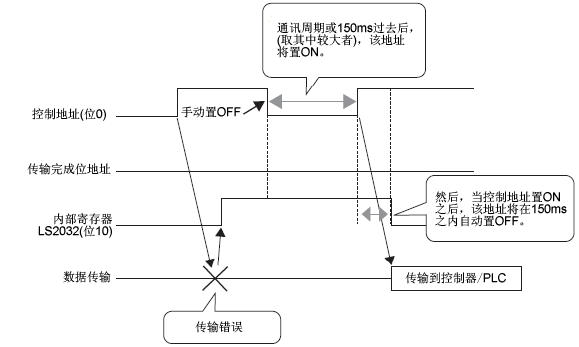

如果不能在PLC和备份存储器(SRAM)之间传输数据，内部寄存器特殊继电器区LS2032的位10置ON。要再次传输数据，请暂时将[控制字地址]的位0置OFF。然后，在将通讯周期时间设置为标准通讯周期时间或150ms(取两者中较大者)后，将该位置ON。
