5.4.4.4 [主机] - [模式] - 存储卡设置

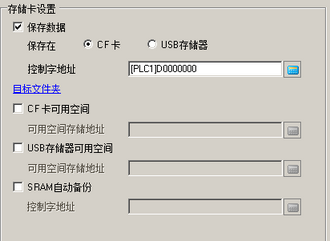

配置将数据保存到各种存储卡的设置。

保存数据

指定是否将备份存储器(SRAM)中的数据保存到外部存储器。如果选择保存,从[CF卡]、[SD卡]或[USB存储器]中选择保存位置。

5.6.3 外部存储器使用限制

控制字地址

该地址控制数据写入。它在指定文件编号后向地址写入命令。

命令和状态

写入命令后,数据被输出到定义的位置。处理结果(状态)将反映在该地址中。

简介

描述

0001h

配方数据

0002h

GP-PRO/PB III for Windows 记录数据(兼容)*1

0003h

GP-PRO/PBIII for Windows折线图数据(兼容)

0004h

GP-PRO/PBIII for Windows采样数据(兼容)

0005h

块1的历史报警数据

0006h

块2的历史报警数据

0007h

块3的历史报警数据

0008h

块4的历史报警数据

0009h

块5的历史报警数据

000Ah

块6的历史报警数据

000Bh

块7的历史报警数据

000Ch

块8的历史报警数据

0020h

GP-PRO/PB III for Windows 数据记录(循环)自动存储开始(兼容)*2

0021h

GP-PRO/PBIII for Windows数据记录(循环)自动存储完成(兼容)

*1 输出CSV文件采用在[显示/保存为CSV]选项卡中定义的格式。数据格式固定为“yy/mm/dd”。
保存的采样组号固定为(1)。如果定义的文件号已经存在,文件将被覆盖。

*2如果定义的文件号已经存在,则内容被附加到文件。

简介

描述

0000h

成功完成

0100h

写入错误

0200h

未插入外部存储器

CF卡盖处于打开状态

SD卡处于写保护状态

0300h

没有可加载的数据(当未指定数据时)

0400h

文件编号错误(文件编号超出范围)

0500h

与Pro-Server请求冲突错误

2000h

GP-PRO/PBIII for Windows数据记录(循环)自动存储正确响应(兼容)

当控制地址具有该值时,自动保存模式继续。当该值更改时,自动存储模式结束。

文件号

从0至65535定义文件号,或从1至8999定义配方数据。

定义文件号时将自动定义文件名。

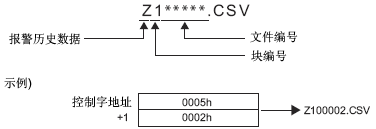

例如,当[文件号] = 2,并发送命令来保存块1的历史报警数据,数据将被输出到外部存储器的“ALARM”文件夹中,文件名为“Z100002.CSV”。

有关目标文件夹和文件名的信息,请参阅以下内容。

5.7.1 保存文件夹和文件名

目标文件夹

将弹出如下对话框。

设置外部存储器上目标文件夹中的文件数

选择是否为历史报警数据和采样数据划分目标文件夹。

可以使用[每文件夹中的文件数]字段来控制一个文件夹中的文件数。

例如,[每文件夹中的文件数] = [100],从块1开始保存历史报警数据

文件夹

保存的文件

\ALARM\00000

Z100000.CSV~Z100099.CSV

\ALARM\00001

Z100100.CSV~Z100199.CSV

:

:

\ALARM\00655

Z165500.CSV~Z165535.CSV

  • 关于目标文件夹和文件名的信息,请参阅以下内容。
    5.7.1 保存文件夹和文件名

  • 此设置适用于历史报警数据和采样数据。不能仅为一种功能设置文件/文件夹划分,或者设置不同的文件号。

每文件夹包含的文件数

可以选择一个文件夹中的文件数:[50]、[100 (推荐)]、[150]、[200]、[250]、[300]、[350]、[400]、[450]或[500]。

如果选择[100(推荐)],保存的速度将比被划分的文件夹更快。

  • 文件号(文件名的后5个字符)定义了目标文件夹。文件号并非用于计算文件夹中的文件数,因为文件夹中的文件数可以比文件号大。
    例如,当使用[100(推荐)]并保存块1~8的历史报警数据时,文件夹中有800个文件。
    另外,如果将其他文件复制或移动到文件夹,无论定义的文件号如何,都将保存文件。

CF卡可用空间/SD卡可用空间

设置是否将CF卡/SD卡上的可用空间值保存到外部存储器。可以查看可用空间的大小。

可用空间存储地址

定义用于保存CF卡/SD卡可用空间量的地址。

对Direct Access方式来说,应在LS20至LS2031、LS2096至LS8999或USR0至USR29999的范围内指定起始地址。

对于Memory Link方式,应在20至2031、2096至8999或USR0至USR29999的范围内指定起始地址。

在指定地址中保存0到65535(FFFFh)范围内的值。保存的值单位是KB。

USB存储器可用空间

设置是否在内部寄存器中保存USB存储器的可用空间。可以查看可用空间的大小。

可用空间存储地址

设置用于保存USB存储器可用空间的地址。

对Direct Access方式来说,应在LS20至LS2031、LS2096至LS8999或USR0至USR29999的范围内指定起始地址。

对于Memory Link方式,应在20至2031、2096至8999或USR0至USR29999的范围内指定起始地址。

在指定地址中保存0到65535(FFFFh)范围内的值。保存的值单位是KB。

SRAM自动备份

设置是否自动将备份存储器(SRAM)中的所有数据传输到CF/SD卡。

控制字地址

指定触发备份的控制地址。将在指定的控制地址+1的地址中保存处理状态。

将位0置ON从而开始备份。

当传输成功完成时,位0(传输完成标志)置ON。确认位0为ON并将控制地址的位0置OFF。之后传输完成位将自动置OFF。

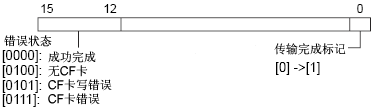

下面介绍每个错误代码的详细信息。

错误代码

错误名称

详情

0

成功完成

备份成功完成。

4

没有外部存储器

执行备份操作时,未插入CF/SD卡或CF卡盖未关闭。

5

写入错误

CF/SD卡可用空间不足或在写入过程中拔除了CF/SD卡。

SD卡处于写保护状态

7

CF卡错误

CF卡未正确格式化或损坏

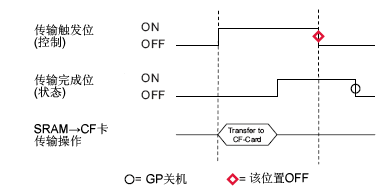

传输时序如下。

SD/USB拔除

设置SD卡/USB存储器拔除图标的显示方式

图标位置

选择SD/USB拔除图标的位置:[无]、[右下]、[右上]、[左下]、[左上]。

  • 如果人机界面的方向是[纵向],图标将旋转270度。

显示时间

设置删除SD/USB拔除图标之前的时间(0~60秒)。

经过指定的时间后,将删除图标,但外部存储器仍然保持连接状态。

如果不想删除图标,请将[显示时间]设置为0。
