A.1.4.4 LS9000区

人机界面内部地址	描述	详情	H系统变量
LS9000到	显示历史图数据	历史数据编号和数据值	-
LS9100到	脚本处理	脚本错误代码	-
LS9200到	CSV数据传输功能	由条件名称查找功能传输的CSV数据文件的文件号数量	-
LS9210到	保留	保留	-
LS9220到	保留	保留	-
LS9230到	VM模块串行鼠标功能	串行鼠标触摸状态和坐标	-
LS9235到	触摸坐标	触摸人机界面画面上的坐标	-
LS9240到	保留	保留	-
LS9260到
LS9270到
LS9280到
LS9290到
LS9300到	安全功能	安全级别	-
LS9310到	星期	星期	#H_CurrentDayofTheWeek
LS9320到	保留	保留	-
LS9330到	保留	保留	-
LS9350到	RGB 2通道串行鼠标功能	触摸RGB模块串行鼠标的状态和坐标	-
LS9370到	保留	保留	-
LS9400到	通讯周期 4驱动程序 x 32寄存器	控制器/PLC的通讯周期	[PLC]#H_DriverCycleTime ^1
LS9528到	保留	保留	-
LS9550到	通讯扫描ON/OFF控制 4驱动程序 X 32寄存器	控制器/PLC通讯扫描ON/OFF	-
LS9558到	保留	保留	-
LS9560到	通讯扫描ON/OFF状态 4驱动程序 X 32寄存器	控制器/PLC通讯扫描状态	-
LS9568	保留	保留	-
LS9800到LS9815	报警轮询周期信息	启用扩展报警时实际测量的轮询时间和每块的平均时间	-
LS9920到	保留	保留	-
LS9930到
LS9940到LS9943
LS9944
LS9946
LS9950	保留	保留	-
LS9970到LS9999	保留	保留	-

在[历史趋势图]部分，选择[显示历史数据]复选框，以显示图显示区上最旧和最新数据的数据号和值。

LS9100	扩展脚本错误代码 21.10.6 错误
LS9101	扩展脚本错误状态 21.10.6 错误
LS9102到LS9109	保留
LS9110	全局D脚本错误代码 21.10.6 错误
LS9111	全局D脚本错误状态 21.10.6 错误
LS9112到LS9119	保留
LS9120	D脚本错误代码 21.10.6 错误
LS9121	D脚本错误状态 21.10.6 错误
LS9122到LS9129	保留
LS9130	数据存储模式 21.11.5.1 标签设置，数据存储模式
LS9131	保留
LS9132	CF列表状态
LS9133	CF读取状态
LS9134	CF写入状态
LS9135	CF删除状态
LS9136	CF重命名状态
LS9137	CF CSV读取状态
LS9138	USB列表状态
LS9139	USB读取状态
LS9140	USB写入状态
LS9141	USB删除状态
LS9142	USB重命名状态
LS9143	USB CSV 读取状态 21.11.5.1 标签设置, CF卡/USB存储器错误详情状态存储区
LS9144到LS9149	保留
LS9150	块循环移位状态 21.11.3.5 循环移位存储器
LS9151	块清除移位状态 21.11.3.9 移位存储器
LS9152	块存储器比较状态 21.11.3.2 比较存储器
LS9153	块存储器查找状态 21.11.3.2 比较存储器
LS9154到LS9199	保留

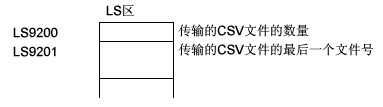

保存条件名称查找功能传输的 CSV 数据的数量和文件编号。只有当搜索字符串与条件名称完全匹配时搜索才有结果。
若在文件名中使用了空格，则表示是不同的文件名，并可能造成错误。当数据传输完成时，将显示已传输文件的状态和数量。最后传输的文件号码被写入GP内部寄存器特殊区LS9200和LS9201。(特殊区是只读的)

使用 DVI/VM 模块，当通过串行通讯将触摸坐标发送到计算机时，该功能保存触摸状态和触摸坐标。

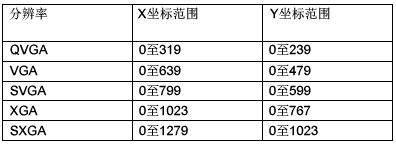

显示坐标范围取决于人机界面的面板分辨率。无论设置纵向还是横向人机界面，显示坐标范围是固定的。使用纵向时，不能保存下列范围之外的Y坐标。

即使涉及触摸，下列操作也不保存坐标。
离线模式操作
画面数据传输操作
系统菜单操作
亮度/对比度控制条操作
根据机型，即使触摸了显示区以外的地方，也会发生检索值的情况。这种情况下，检索的值将在显示范围外。
如果触摸没有进行正确地校准，检索的值可能在范围外。
同时触摸了两个点时，将保存这些坐标之间的中心点。
使用GP-Viewer EX时，不能检索触摸坐标。
当通讯类型是仅Memory Link和以太网多重连接时，保存主站人机界面坐标。
按住触摸区时，滑出触摸范围，当触摸超出范围时触摸坐标置OFF。
对于WinGP，尽管超出范围，触摸仍然保持ON。
此类情况下，保存该区的最终触摸坐标。

当LS9300的位0从OFF切换到ON时，保存在LS9301中的安全级别将更改为0。
发生安全级别清除后，将LS9300的0位置OFF。(LS9301是只读的。)

LS9301和LS9302是只读的。当LS9302中有密码请求时，将保存安全级别，在完成密码输入后该值返回至0。

保存星期的当前值。星期根据人机界面的板载IC(RTC)时钟的年、月和日计算而来。值按如下方式保存在LS9310中。

当IC时钟日期更改时会执行更新。由于写操作不是定期发生，当该区中的部件更改时，该区在IC时钟日期更改前不会更新。

RGB模块设置为同时显示2个通道，并通过串行通讯将触摸坐标发送到PC时，它保存触摸状态和坐标。

保存启用扩展报警时实际测量的轮询时间和每块的平均时间。当实际轮询时间超出配置的时间时，也将轮询时间超出位设置为 1。

数值	描述
0	星期日
1	星期一
2	星期二
3	星期三
4	星期四
5	星期五
6	星期六
7后	未使用
