设置为通过监控位的开/关状态来触发报警。
位监控
当监控位地址置ON(OFF)时触发报警。
跳转
跳转至特定行号。
自动分配
将显示[自动地址分配]对话框。配置设置,按指定增量从[起始地址]开始分配指定地址。
任何以前的地址设置都将被覆盖。
起始地址
设置将开始自动分配的位地址。
增加的位数
为自动分配设置位地址数(从1到“报警限制-当前行位置+1”)。
地址增量
从0到4096中设置自动分配期间添加的位数。
触发条件
设置当监控位地址置ON或当监控位地址置OFF时是否触发报警。
历史/日志/活动
显示在[基本]选项卡中设置的当前显示模式。
每条消息对应地址数
设置每条消息对应地址数。根据指定的地址数,将添加相应列,用于设置监控地址。 这样就可以为同一条消息设置多个不同的监控地址。每块最多可以设置256个监控地址。
轮询周期
设置读取报警监控设备的轮询周期。
当开始读取操作时,直到读取了所有设备才接受对同一个块的读取请求。
如果在读取操作过程中监控设备状态改变,将在下面的轮询频率期间读取它。
如果在读取操作过程中有来自单独块的读取请求,在完成当前读取操作之前将立即开始读取带有最早请求的块。

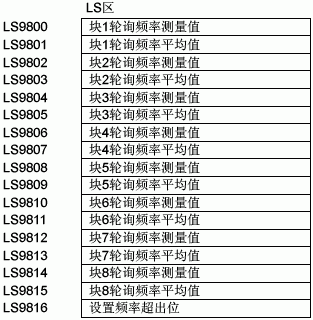

轮询频率的实际值(以秒为单位)和平均值(以秒为单位)都在下列内部寄存器地址中逐块进行了存储。 同样,如果实际值再一次超出了定义的轮询频率,则定义的频率范围超越位将设为 ON。一旦位设为 ON,它将不会关闭,即使实际值低于轮询频率,也不会关闭。 需要人工关闭位。
设置频率超越位的格式如下所示。
LS9816 |
位 |
简介 |
0 |
块 0 超越位 | |
1 |
块 1 超越位 | |
2 |
块 2 超越位 | |
3 |
块 3 超越位 | |
4 |
块 4 超越位 | |
5 |
块 5 超越位 | |
6 |
块 6 超越位 | |
7 |
块 7 超越位 | |
8 至 15 |
保留 |
从每个报警中读取数据
指定是否读取报警消息数据。
地址数
读取 1 至 8 之间的数据值。把 [通用地址]设置行添加到设置的地址数。 而地址设置栏将用于在告警列表中输入。
使用相同的地址
设置是否在该块的所有消息中读取地址数据值,无论报警消息如何。在地址设置栏中,从第二列以后,您不能进行任何设置。
编号
显示从1到2048的报警消息注册号(行号)。
对于报警消息,最多可以注册2048个监控位和监控字,但人机界面可以为整个报警历史保存的最大报警数是768条。
当选择了IPC系列时,报警历史中最多可以注册10000条报警消息。
如果安装了 GP3000 功能扩展储存器,从 [通用设置]菜单选择 [报警] 把 [报警类型]选项置为 [扩展],可以注册最多 32767 条报警消息。
地址名称
根据 [每条消息对应地址数]中指定的地址数插入列。地址名称最多可以有32个单字节字符。您也可以使用来自文本列表的数据。发生报警时,地址名称 + 消息显示为报警消息。
当使用文本列表时,如果数据中插入换行,则换行前的文本将显示为地址名称。 换行后的文本将不显示。
位地址
设置位地址,监控报警触发。
请确保整个报警历史(块1至块8)的[监控位地址]和[监控字地址]的总数在256个字的范围内。
触发条件
设置当监控位地址置ON或当监控位地址置OFF时是否触发报警。
消息
在160个单字节字符内设置报警消息。
未选择 [启用文本报表]时,可以使用 [Alt]+[Enter] 来插入最多 5 行。
当选择了[启用文本列表]时,它与文本列表的索引字符数一起显示。如果从 [显示历史] - [消息显示方式] 为报警部件选择 [多行显示],可以显示最多 5 行报警消息;然而,如果设置了长于 5 行的文本,则只显示最多 5 行。
如果报警部件置为 [显示历史], [消息显示方式]置为 [1 行显示],消息使用使用了换行的文本列表,只有换行前的文本显示为消息。换行后的文本将不显示。
您不能在 GP-4100 系列上输入多行。导入报警历史且有多行消息时,只导入第一行。
级别
每条报警消息按照从0 (最不重要)到7 (最重要)的重要性级别进行排序。初始设置为“0”。每个级别的触发、确认和恢复颜色可以和报警部件一起设置。
组
只有当在[通用设置]选项卡中选择了[启用组功能]时才显示该项目。在0到6096的范围内为每条报警消息设置一个组号。
当[组号]为“0”时,将不对其计数。
子显示画面号
如果将报警部件用作子显示时,请从0到9999之间选择需要的基本画面号,或从0到8999之间选择需要的文本文件号。
为视频播放指定播放列表文件的索引号。
如果不需要子显示,请输入“0”。初始设置为“0”。
地址1到8
设置将读取报警消息数据的地址。
输入行可以用于在[地址数]中指定的地址。
类型
从[位]或[字]中选择地址类型。
地址
设置读取数据地址。
您可以设置位地址的外部控制器/PLC地址、内部地址、符号变量和系统变量。
位长
从[16位]或[32位]中选择数据位长度。
数据类型
从[Dec]、 [Hex]、[BCD] 或[浮点]中选择保存在[字地址]中值的数据格式。
符号+/-
用于负数。只有当[数据类型]为[Dec]时才可以对其进行设置。
四舍五入
选择当显示数据时是否采用四舍五入法处理小数值。如果未选择四舍五入法,小数值将被丢弃。当[数据类型]为[浮点]时,该设置可用。
数据显示样式
总显示位数,小数位数
从1至11中指定显示值位数。当选择[浮点型]时,位数的范围为1至17。“总显示位数 - 1”是小数点后的位数的最大范围。范围取决于[位长]和[数据类型]。
位长 |
数据类型 |
总显示位数 |
小数位数 |
设置范围 |
|||
16位 |
Dec |
1 至 11 |
0 至 10 |
Hex |
1 至 11 |
- | |
BCD |
1 至 11 |
0 至 10 | |
32位 |
Dec |
1 至 11 |
0 至 10 |
Hex |
1 至 11 |
- | |
BCD |
1 至 11 |
0 至 10 | |
浮点 |
1 至 17 |
0 至 16 |
左对齐/右对齐
从[左对齐]或[右对齐]中选择值的显示位置。
零抑制
如果选择了该项,将不显示前面的0。
例如,总显示位数为4
预览
根据设置显示数据的预览。
