要进行触摸输出，需做好如下准备。
由日本Digital Electronics Corporation研制的鼠标模拟软件。
由Pro-face制造的USB通讯驱动程序(仅用于RGB模块)。
(该软件可以从技术支持中文网站“Otasuke Pro!”
下载：(http://www.proface.com.cn/otasuke/)。
USB通讯驱动程序可以从RGB模块中包含的CD上安装。)RGB电缆(可选或商用)
串行电缆，交叉(商用)VM模块、DVI模块
USB电缆(可选或商用)RGB模块
它允许您使用串行通讯向PC输出触摸坐标。要使用PC鼠标模拟人机界面上的触摸，需在PC上安装鼠标模拟软件，这样PC就可以接收发自人机界面的触摸信息了。
要进行触摸输出，需做好如下准备。
由日本Digital Electronics Corporation研制的鼠标模拟软件。
由Pro-face制造的USB通讯驱动程序(仅用于RGB模块)。
(该软件可以从技术支持中文网站“Otasuke Pro!”
下载：(http://www.proface.com.cn/otasuke/)。
USB通讯驱动程序可以从RGB模块中包含的CD上安装。)
RGB电缆(可选或商用)
串行电缆，交叉(商用)VM模块、DVI模块
USB电缆(可选或商用)RGB模块

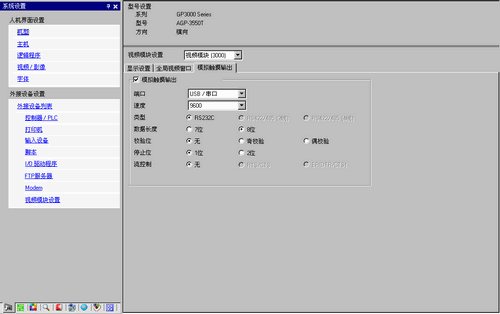

模拟触摸输出
使用RGB输入，选择是否通过串行通讯线路向外接设备输出触摸坐标。
端口
从[COM1]、[COM2]或[USB-SIO]中为触摸输出选择端口。
若指定的端口号已被使用，会显示
标志(重复端口)。
传输速度
从[2400]、[4800]、[9600]、[19200]、[38400]、[57600]或[115200]中选择通讯速度。
通讯设置
从[RS232C]、[RS422/485(4线)]或[RS422/485(2线)]中选择通讯方法。
数据长度
从[7位]或[8位]中选择通讯数据长度。
校验位
从[无]、[奇校验]或[偶校验]中选择奇偶校验位。
停止位
从[1]或[2]中选择停止位。
流量控制
从[无]、[RTS/CTS]或[ER(DTR/CTS)]中选择流量控制。
当将[Port]设置为[USB/SIO]时，设置[None]。
设置步骤
在系统设置窗口，在[图像模块设置]中勾选[模拟触摸输出]复选框，配置通讯设置。在PC上配置鼠标模拟设置。
从[通用设置]菜单，选择[图像模块窗口设置]并创建一个新画面。双击所显示的画面，打开设置对话框。在[通道]列表中选择[RGB(IN)]和[触摸输出]复选框。
在基本画面上放置图像模块显示器，设置窗口显示设置。
操作方法
在人机界面内部寄存器地址LS9230中写入“1”，启用触摸输出。要输出的触摸信息被写入LS9231 - LS9233。
|
LS9230 |
允许/不允许 |
0: 不允许， 1: 允许 |
|
LS9231 |
触摸状态 |
0: 触摸开 1: 触摸关 |
|
LS9232 |
X : |
0至1023 |
|
LS9233 |
Y : |
0至1023 |
当RGB模块上同时显示2个通道时，触摸信息被写入以下区：
|
通道0触摸信息 |
||
|
LS9350 |
触摸状态 |
0: 触摸开 1: 触摸关 |
|
LS9351 |
X : |
0至1023 |
|
LS9352 |
Y : |
0至1023 |
|
通道1触摸信息 |
||
|
LS9353 |
触摸状态 |
0: 触摸开 1: 触摸关 |
|
LS9354 |
X : |
0至1023 |
|
LS9355 |
Y : |
0至1023 |
