18.19 显示历史数据

要在人机界面上显示历史数据，您需要历史数据操作开关。您可以指定历史趋势图上的开关位置或使用开关/指示灯部件[特殊开关]。

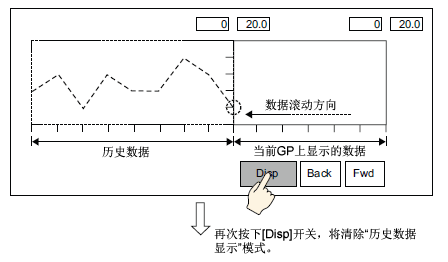

当使用具有显示历史数据功能的历史趋势图时，画面上显示下图中除虚线以外的部分。触摸显示历史数据开关，可以在图表上查看以前保存在人机界面上的数据。

将SRAM中保存的采样数据作为历史数据进行显示。首先，在[采样设置]的[模式]选项卡中勾选[备份至内部存储器]复选框。当勾选了[使用存储卡作为备份区]时，如果内存已满，会将以前的数据保存在外部存储器中。

会将数据编号分配给数据值，为最新的数据值分配的数据编号是0。保存数据值时将根据数据编号按照反时间顺序进行，先保存数据编号为“0”的最新数据，接下来就是编号为“1”、“2”、“3”等的数据。

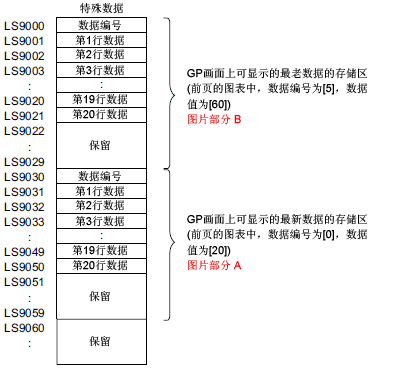

在人机界面上显示具有显示历史数据功能的历史趋势图时，会将历史数据样本(图片部分A)和最新数据样本(图片部分B)自动保存在人机界面内部寄存器地址的特殊继电器区(LS9000至)。将以范围为0至65237的二进制形式将数据编号保存在LS区中。数据类型是Bin。

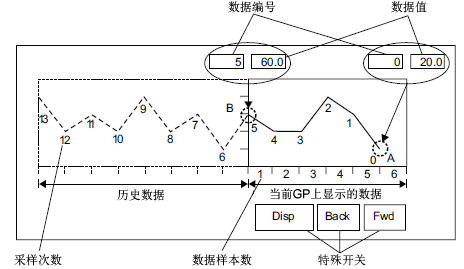

(为使您理解上图中的数据采样，将部分A和B的数据编号和数据值显示如下。)

即使图表不在显示历史数据模式下，也会保存数据样本和数据值。

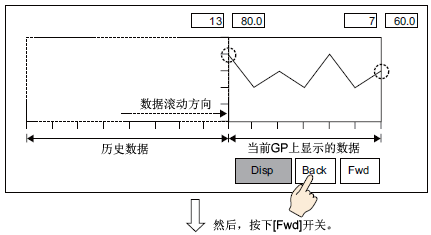

触摸“后退”开关会按照预先确定的滚动数字向后滚动数据并显示以前的数据记录。

从备份SRAM中检索历史数据样本时触摸“后退”开关会使蜂鸣器响三次。在数据样本被检索前不能进一步滚动数据。

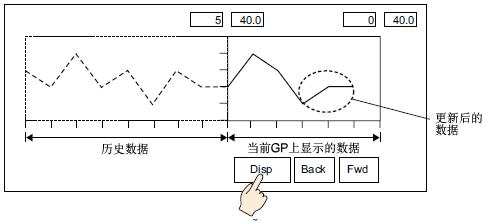

触摸“向前”开关会按照预先确定的滚动数字向前滚动数据。

当您在切换到显示历史数据模式后滚动至最新的数据样本时，图表会显示空白。再次触摸[FWD]开关会使蜂鸣器响三次，表示不能再进一步滚动数据。
