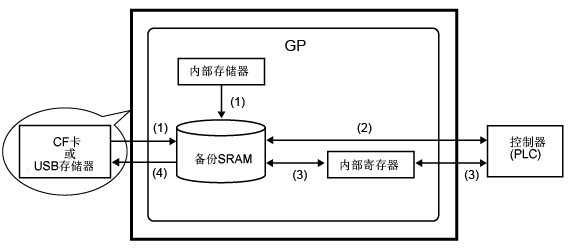

26.11 配方数据流

可在人机界面的备份SRAM与外接控制器之间传输配方数据。

1. 传输准备
   根据画面传输方式，在GP-Pro EX中创建的配方数据会被保存到人机界面的内部存储器(画面区^*1)，或外部存储器(外部存储器^*2)。
   为能传输配方数据，首先需要将配方数据保存到备份存储器(SRAM)中。
   26.15.1 传输配方数据(模式)
   *1 保存画面数据的存储器。配方数据通过画面传输保存到存储器中。
   *2 不能将保存在PC上USB存储目标文件夹中的数据传输到人机界面上的USB存储器。请将PC文件夹中的数据复制到USB存储器，然后将USB存储器连接到人机界面上。

2. 传输配方数据
   可将配方数据从备份存储器(SRAM)传输到外接控制器，也可以从外接控制器传输到备份存储器(SRAM)。
   有两种传输方式：自动传输和手动传输。

   自动传输	设置控制地址，当PLC触发位置ON时传输数据。 26.14.1 设置步骤 - 使用自动传输方式传输配方(配方数据)
   手动传输	在画面上放置一个特殊数据显示器[配方]，选择要传输的数据(块)，然后触摸传输开关。然后即开始传输数据。 26.13.1 设置步骤 - 使用触摸(手动传输)方式传输配方(配方数据)

3. 通过内部寄存器传输配方
   不能通过人机界面屏幕直接编辑备份存储器(SRAM)中的配方数据。将数据保存到内部寄存器后，即可以使用人机界面屏幕上的数据显示器进行编辑。
   26.17.4 通过内部寄存器手动传输

4. 保存到外部存储器
   可将备份存储器(SRAM)中的数据保存到外部存储器。
   要设置该选项，请从系统设置中选择[主机]，选择[模式]选项卡，然后选择[保存数据]。
   5.4.4.4 [主机] - [模式] - 存储卡设置

   数据丢失 对于GP-4100系列，配方数据的保存位置是人机界面的虚拟备份存储器，而不是备份存储器(SRAM)。 在将画面区的配方数据存储到虚拟备份存储器的过程中，请勿关闭人机界面。否则，最近的数据可能无法正常显示，或者虚拟备份存储器遭到损坏，以至于无法继续使用。 在控制器/PLC向人机界面传输数据的过程中，请勿将人机界面切换到离线模式。否则可能返回到原先的数据。 不遵照上述指示操作可能导致设备损坏。
