5.4.4.4 [主机] - [模式]

保存数据

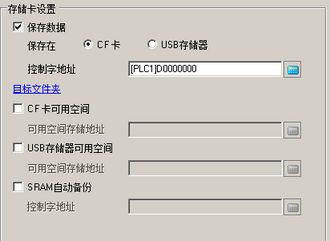

指定是否将备份存储器(SRAM)中的数据保存到外部存储器。如果选择保存，从[CF卡]、[SD卡]或[USB存储器]中选择保存位置。

控制字地址

该地址控制数据写入。它在指定文件编号后向地址写入命令。

命令和状态

写入命令后，数据被输出到定义的位置。处理结果(状态)将反映在该地址中。

命令

简介	描述
0001h	配方数据
0002h	GP-PRO/PB III for Windows 记录数据（兼容）^*1
0003h	GP-PRO/PBIII for Windows折线图数据(兼容)
0004h	GP-PRO/PBIII for Windows采样数据(兼容)
0005h	块1的历史报警数据
0006h	块2的历史报警数据
0007h	块3的历史报警数据
0008h	块4的历史报警数据
0009h	块5的历史报警数据
000Ah	块6的历史报警数据
000Bh	块7的历史报警数据
000Ch	块8的历史报警数据
0020h	GP-PRO/PB III for Windows 数据记录(循环)自动存储开始(兼容)^*2
0021h	GP-PRO/PBIII for Windows数据记录(循环)自动存储完成(兼容)

*1 输出CSV文件采用在[显示/保存为CSV]选项卡中定义的格式。数据格式固定为“yy/mm/dd”。
保存的采样组号固定为(1)。如果定义的文件号已经存在，文件将被覆盖。

*2如果定义的文件号已经存在，则内容被附加到文件。

状态

数据	描述
0000h	成功完成
0100h	写入错误
0200h	未插入外部存储器 CF卡盖处于打开状态 SD卡处于写保护状态
0300h	没有可加载的数据(当未指定数据时)
0400h	文件编号错误(文件编号超出范围)
0500h	向控制字地址写入命令时，Pro-Server EX或GP-Viewer EX将同时访问备份存储器(SRAM)。
2000h	GP-PRO/PBIII for Windows数据记录(循环)自动存储正确响应(兼容) 当控制地址具有该值时，自动保存模式继续。当该值更改时，自动存储模式结束。

当转换GP-PRO/PB III for Windows工程时，记录数据保存为采用组 1，趋势图和采用数据保存为组2至64。因此，将命令0002h写入定义的控制字地址保存组1数据。写入命令0003h或0004h保存组2至64的数据。

文件号

从0至65535定义文件号，或从1至8999定义配方数据。

定义文件号时将自动定义文件名。

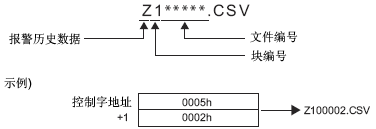

例如，当[文件号] = 2，并发送命令来保存块1的历史报警数据，数据将被输出到外部存储器的“ALARM”文件夹中，文件名为“Z100002.CSV”。

有关目标文件夹和文件名的信息，请参阅以下内容。

5.7.1 目标文件夹和文件名

配方数据可以将备份存储器(SRAM)数据从一个文件夹保存为一个文件。

目标文件夹

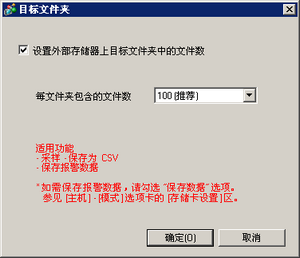

将弹出如下对话框。

下节列出了支持目标文件夹分割的机型。
1.5 支持的功能

设置外部存储器上目标文件夹中的文件数

选择是否为历史报警数据和采样数据划分目标文件夹。

可以使用[每文件夹中的文件数]字段来控制一个文件夹中的文件数。

例如，[每文件夹中的文件数] = [100]，从块1开始保存历史报警数据

文件夹	保存的文件
\ALARM\00000	Z100000.CSV~Z100099.CSV
\ALARM\00001	Z100100.CSV~Z100199.CSV
:	:
\ALARM\00655	Z165500.CSV~Z165535.CSV

关于目标文件夹和文件名的信息，请参阅以下内容。
5.7.1 保存文件夹和文件名
此设置适用于历史报警数据和采样数据。不能仅为一种功能设置文件/文件夹划分，或者设置不同的文件号。

每文件夹包含的文件数

可以选择一个文件夹中的文件数：[50]、[100 (推荐)]、[150]、[200]、[250]、[300]、[350]、[400]、[450]或[500]。

如果选择[100(推荐)]，保存的速度将比被划分的文件夹更快。

文件号(文件名的后5个字符)定义了目标文件夹。文件号并非用于计算文件夹中的文件数，因为文件夹中的文件数可以比文件号大。
例如，当使用[100(推荐)]并保存块1~8的历史报警数据时，文件夹中有800个文件。
另外，如果将其他文件复制或移动到文件夹，无论定义的文件号如何，都将保存文件。

CF卡可用空间/SD卡可用空间

设置是否将CF卡/SD卡上的可用空间值保存到外部存储器。可以查看可用空间的大小。

可用空间存储地址

定义用于保存CF卡/SD卡可用空间量的地址。

对Direct Access方式来说，应在LS20至LS2031、LS2096至LS8999或USR0至USR29999的范围内指定起始地址。

对于Memory Link方式，应在20至2031、2096至8999或USR0至USR29999的范围内指定起始地址。

在指定地址中保存0到65535(FFFFh)范围内的值。保存的值单位是KB。

如果未插入CF/SD卡，人机界面就不能成功查看可用空间并显示为0KB。
可用空间值仅用于估计目的。可能不能正好保存与可用空间大小相同的数据。
如果可用空间超出65535(FFFFh)KB，LS区的值就是65535(FFFFh)。

USB存储器可用空间

设置是否在内部寄存器中保存USB存储器的可用空间。可以查看可用空间的大小。

可用空间存储地址

设置用于保存USB存储器可用空间的地址。

对Direct Access方式来说，应在LS20至LS2031、LS2096至LS8999或USR0至USR29999的范围内指定起始地址。

对于Memory Link方式，应在20至2031、2096至8999或USR0至USR29999的范围内指定起始地址。

在指定地址中保存0到65535(FFFFh)范围内的值。保存的值单位是KB。

如果USB存储器不可用，人机界面就不能成功查看可用空间并显示为0KB。
可用空间值仅用于估计目的。可能不能正好保存与可用空间大小相同的数据。
如果可用空间超出65535(FFFFh)KB，LS区的值就是65535(FFFFh)。

SRAM自动备份

设置是否自动将备份存储器(SRAM)中的所有数据传输到CF/SD卡。

如果希望将CF卡/SD卡的备份数据返回到人机界面上，请参见以下内容。
维护/故障排除手册：M.17.7.2 传输 - 从CF卡到SRAM/从SD卡到SRAM
使用SP5000系列时，还可以传输系统卡。
如果主机模块损坏，而您希望在另一台主机上使用系统卡：
如果系统和主机模块中的系统信息不匹配，主机模块中的备份存储器将重新初始化。如果系统卡中有备份存储器数据，该数据将用于恢复备份存储器。
如果系统卡数据损坏，而您希望使用预先准备的备份系统卡：
如果系统和主机模块中的系统信息不匹配，主机模块中的备份存储器不会重新初始化。即使系统卡有备份存储器数据，也不会覆盖主机模块中的备份存储器数据。

控制字地址

指定触发备份的控制地址。将在指定的控制地址+1的地址中保存处理状态。

控制

将位0 (传输触发位)置ON，将开始备份到CF卡/SD卡。

将位0和位1置ON，将开始备份到系统卡。

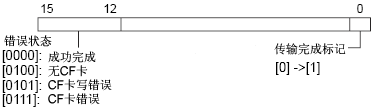

状态

当传输成功完成时，位0(传输完成标志)置ON。确认位0为ON并将控制地址的位0置OFF。之后传输完成位将自动置OFF。

下面介绍每个错误代码的详细信息。向系统卡备份时，请将“CF卡/SD卡”视作“系统卡”。

错误代码	错误名称	详情
0	成功完成	备份成功完成。
4	没有外部存储器	执行备份操作时，未插入CF/SD卡或CF卡盖未关闭。
5	写入错误	CF/SD卡可用空间不足或在写入过程中拔除了CF/SD卡。 SD卡处于写保护状态
7	CF卡错误	CF卡未正确格式化或损坏

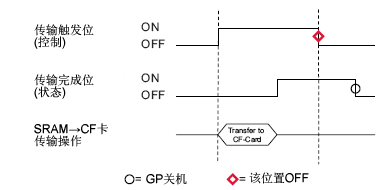

传输时序如下。

执行备份操作时，首先确认其他操作未保存到CF/SD卡，且[传输完成标志]置OFF。
考虑到在备份期间可能发生断电，因此在开始操作之前，需要将[传输触发位]和[传输完成标志]置OFF。
对于传输触发位的ON/OFF时间，使用大于通讯周期时间^*1或显示扫描时间^*2的时间间隔。

SD/USB拔除

设置SD卡/USB存储器拔除图标的显示方式

关于支持SD/USB拔除图标的机型，请参阅以下内容。
1.5 支持的功能

图标位置

选择SD/USB拔除图标的位置：[无]、[右下]、[右上]、[左下]、[左上]。

如果人机界面的方向是[纵向]，图标将旋转270度。

显示时间

设置删除SD/USB拔除图标之前的时间(0~60秒)。

经过指定的时间后，将删除图标，但外部存储器仍然保持连接状态。

如果不想删除图标，请将[显示时间]设置为0。

前置USB接口

如果使用SP5000系列，设置显示模块是否可以使用所有USB端口。

这不会影响主机模块的USB端口。

5.4.4.4 [主机] - [模式] - 存储卡设置
