26.14.1 设置步骤 - 使用自动传输方式传输配方(配方数据)

配置设置,指定文件编号/块编号,将地址D50的位0置ON,并传输指定配方。

  1. 在[通用设置(R)]菜单中指向[配方设置(R)],选择[传输配方数据(模式)(A)]或点击。将显示如下窗口。

  2. 勾选[启用配方功能]复选框。

  3. 在[控制字地址]中,设置地址,向备份存储器(SRAM)写入人机界面内部存储器或外部存储器中保存的配方。将使用从该设定地址开始的两个连续字。
    在[写入完成位地址]中,设置地址,用于确认向备份存储器(SRAM)的写入已完成。

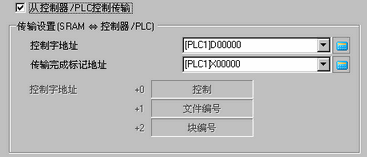

  4. 勾选[从控制器/PLC控制传输]复选框。将显示传输设置。

  5. 在[控制字地址]中,设置控制备份存储器(SRAM)和控制器/PLC之间传输的地址。将使用从该设置地址开始的三个连续字。
    在[传输完成标志地址]中,设置用来验证传输是否完成的地址。
    自动传输设置配置完毕。

    • 如果要将备份存储器(SRAM)中的配方数据保存到外部存储器,可在[系统设置]-[主机]中点击[模式]选项卡。在[存储卡设置]区选择[保存数据]复选框,定义[控制字地址]。
      控制字地址的工作方式与保存历史报警相同。
      20.8.2 数据保存的控制字地址
