26.13.1 设置步骤-使用触摸（手动传输）方式传输配方(配方数据)

在画面的特殊数据显示器[配方]上，以下设置显示如何通过触摸指定和传输配方。

1. 在[通用设置(R)]菜单中指向[配方设置(R)]，选择[传输配方数据(模式)(A)]或点击。将显示如下窗口。


2. 勾选[启用配方功能]复选框。


3. 在[控制字地址]中，设置地址，向备份存储器(SRAM)写入人机界面内部存储器或外部存储器中保存的配方。将使用从该设定地址开始的两个连续字。
   在[写入完成位地址]中，设置地址，用于确认向备份存储器(SRAM)的写入已完成。

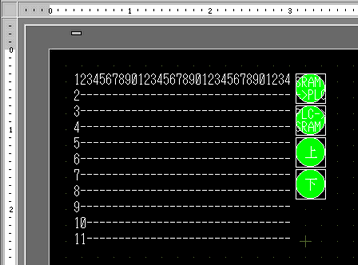

4. 打开画面编辑器。从[部件(P)]菜单中指向[特殊数据显示器(P)]，并选择[配方(F)]。将部件放在画面上。

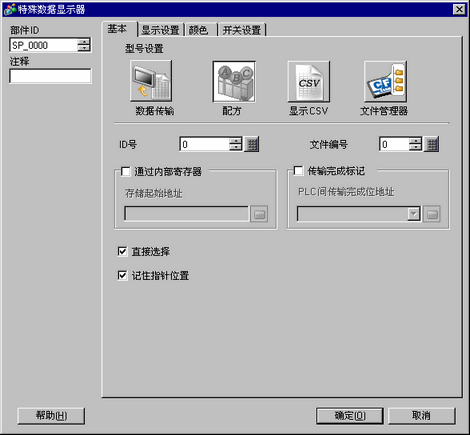

5. 双击新建的特殊数据显示器。将显示设置对话框。


6. 在[ID号]中设置特殊数据显示器[配方]的编号。



   • 当在画面上显示多个特殊数据显示器[配方]时，请勿使用相同的[ID编号]。

7. 在[文件编号]中，设置拟显示的特殊数据显示器[配方]的文件编号。
   这里指定的文件中包含的所有项目名称都可以显示为列表并被传输。

8. 选择[显示]选项卡。设置[字体]和[显示格式]。

9. 选择[颜色]选项卡并设置文本和背景颜色。

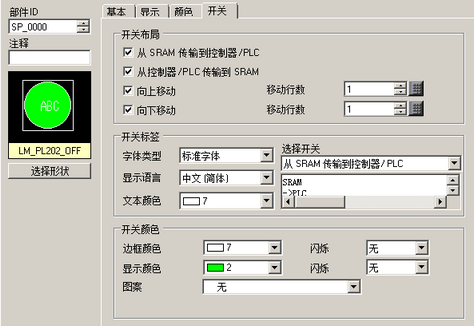

10. 选择[开关]选项卡，并选择拟放置的操作开关。
    设置按下滚动开关时将移动的行数。
    设置形状、标签和文本颜色并点击[确定(O)]。




    • 有些开关类型可以设置[开关颜色]。

    • 选择开关后按下[F2]键，可以直接编辑标签文本。

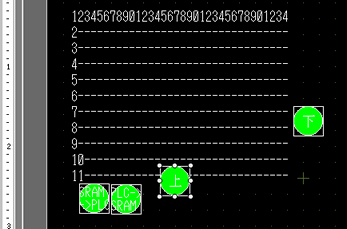

    特殊数据显示器部件[配方]配置完成。可以将开关移动到适当位置。




    • 如果要将备份存储器(SRAM)中的配方数据保存到外部存储器，可在[系统设置]-[主机]中点击[模式]选项卡。在[存储卡设置]区选择[保存数据]复选框，定义[控制字地址]。
      控制字地址的工作方式与保存历史报警相同。
      20.8.2 数据保存的控制字地址
