20.4.2 设置步骤 - 确认历史报警/字监控

将报警值写入监控字地址后，将同时显示报警及其触发日期/时间。如果写入了报警值以外的其他值，则会在同一行中增加恢复时间。

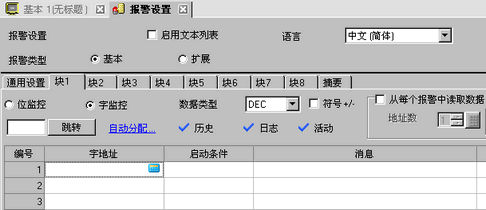

1. 从[通用设置(R)]菜单中选择[报警设置(A)]或点击。弹出如下画面。在[语言]中，选择报警消息显示语言。


2. 在[通用设置]选项卡上，为注册消息的块勾选所需显示模式(历史/日志/活动)的复选框，并为每种模式设置作为历史保存的消息数。

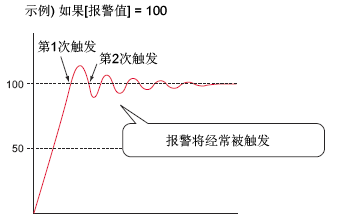

3. 选择[备份历史]并定义[隐藏继续报警]。



   • 如果未勾选[备份历史]复选框，当关闭或重置人机界面时，历史报警数据将被清除。

4. 打开[块1]选项卡，选择[字监控]。


5. 在[数据类型]中，选择将保存在[字地址]中的[报警值]的数据类型。



   • 只有在[数据类型]为[DEC]时才设置[符号 +/-]。

6. 在[字地址]中，设置字地址，以监控报警触发。

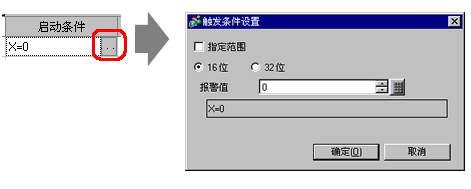

7. 点击[触发条件]单元格，然后点击。此时显示[地址]对话框。


8. 选择位长度，设置[报警值]，点击[确定]。

9. 在[消息]单元格中，输入当触发报警时将显示的报警消息。



   • 一条报警消息中最多可以注册160个单字节字符。

   • 当勾选了[启用文本列表]复选框时，即使在系统运行时也可以切换和显示消息语言。
     18.3 切换文本语言

   • 报警设置可以以CSV格式导出或导入。

10. 打开画面，设置将显示“历史”的报警。在[部件(P)]菜单中，选择[报警(A)]或点击，并将部件放置在画面上。


11. 双击所放置的报警。将显示报警对话框。


12. 指定要在报警部件中显示的块，[显示模式]选择[历史]。



    • 如果[消息显示方式]选择[多行显示]，则可将消息与触发日期或时间等信息分别输出到不同的行。由于消息显示区扩大，可以快速确认长消息的内容。

13. 设置[显示起始行]、[显示报警数]和[显示行间距]。

14. 如果需要，使用[项目]、[颜色]和[显示]选项卡下的选项来更改报警消息的显示字符数、文本颜色、背景色、字体和大小。
