20.12.1.3 报警设置(块1) - 字监控

通过监控字数据值触发报警。

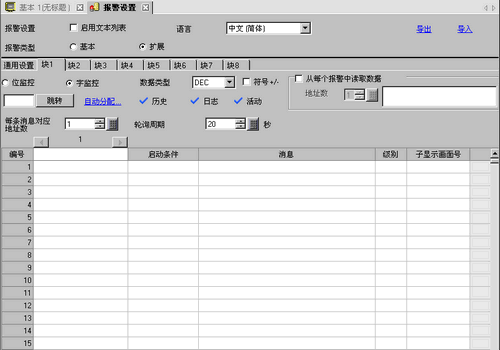

字监控

当监控字地址值与指定的报警值匹配或在指定的报警范围内时触发报警。

数据类型

从[Dec]、 [Hex]或[BCD]中选择保存在[字地址]中值的数据格式。

示例:

Dec 10->Hex 000A
Dec 10->BCD 0(显示“0”,因为不能进行转换。)

符号+/-

如果报警值使用负数时选择此项。只有当[数据类型]为[Dec]时才可以对其进行设置。

跳转

跳转至特定行号。

自动分配

将显示[自动地址分配]对话框。配置设置,按指定增量从[起始地址]开始分配指定地址。

起始地址

设置将开始自动分配的字地址。

增加的字数

为自动分配设置字地址数(从1到“报警限制 - 当前行位置 + 1”)。

地址增量

在0~4096范围内设置自动分配期间增加的字数。

触发条件

设置触发报警的条件。点击图标,显示[触发条件设置]对话框。

历史/日志/活动

显示在[基本]选项卡中设置的当前显示模式。

20.12.1.1 报警指南

每条消息对应地址数

如果将[报警类型]设置为[扩展],请在1~256范围内设置地址数量。根据指定的地址数量,将添加一行用于设置监控字地址的行。这样就可以为同一条消息设置多个不同的监控地址。

轮询周期

如果将[报警类型]设置为[扩展],请设置读取报警监控地址的轮询周期。不能在启动人机界面后立刻读取监控地址。经过定义的轮询周期后,地址读取才开始。

从每个报警中读取数据

指定是否读取报警消息数据。

地址数

读取1~8之间的数值。为设置的地址数添加相应的[通用地址]设置行。而地址设置栏将用于在告警列表中输入。

使用相同的地址

设置是否在该块的所有消息中读取地址数据值,无论报警消息如何。在地址设置栏中,从第二列以后,不能进行任何设置。

编号

显示报警消息注册编号(行号)。

地址名称

如果将[报警类型]设置为[扩展],将插入[每条消息对应地址数]所设置数量的地址。地址名称最多可以指定32个单字节字符。也可以使用来自文本列表的数据。发生报警时,报警消息显示为地址名称 + 消息显示。

字地址

设置监控报警触发的字地址。

触发条件

设置触发报警的报警值。在单元格中点击,画面上将显示[触发条件设置]对话框。

16位/32位

从[16位]或[32位]中选择报警值的位长。

报警值

选择保存在监控字地址中的哪个范围内的值将触发报警。设置范围根据[数据类型]和[符号 +/-]的不同而有所变化。

位长

数据类型

符号+/-

设置范围

16位

Dec

启用

-32768 ~ 32767

禁用

0 ~ 65535

Hex

-

0~FFFF

BCD

-

0 ~ 9999

32位

Dec

启用

-2147483648 ~ 2147483647

禁用

0 ~ 4294967295

Hex

-

0~FFFFFFFF

BCD

-

0 ~ 99999999

指定范围

选择是否为报警值设置一个范围。显示将作如下变化。

上限/下限

选择保存在监控字地址中的哪个范围内的值将触发报警。设置范围根据[数据类型]和[符号 +/-]的不同而有所变化。

位长

数据类型

符号+/-

设置范围

16位

Dec

启用

-32768 ~ 32767

禁用

0 ~ 65535

Hex

-

0~FFFF

BCD

-

0 ~ 9999

32位

Dec

启用

-2147483648 ~ 2147483647

禁用

0 ~ 4294967295

Hex

-

0~FFFFFFFF

BCD

-

0 ~ 99999999

报警范围

显示指定的报警范围。

指定报警范围/指定正常范围

  • 指定报警范围

将报警范围设置为“下限≦地址值≦上限”。

  • 指定正常范围

将报警范围设置为“下限 ≧ 地址值”或“地址值≧上限”。

  • 如果保存在[字地址]中的报警值频繁波动,将经常触发报警。

消息

在160个单字节字符内设置报警消息。

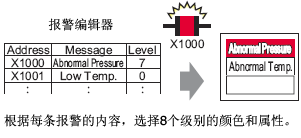

级别

每条报警消息按照从0(最不重要)到7(最重要)的重要性级别进行排序。初始设置为“0”。各级别的触发、确认和恢复颜色可以和报警部件一起设置。

20.12.2.5 历史 - 颜色

仅当在[通用设置]选项卡中选择了[启用组功能]时才显示该项。请在0到6096的范围内为每条报警消息设置一个组号。

20.12.1.1 报警指南

子显示画面号

如果将报警部件用于子显示,请在0~9999范围内选择需要的基本画面号,或在0~8999范围内选择需要的文本文件号。播放影像时请指定播放列表文件的索引号。

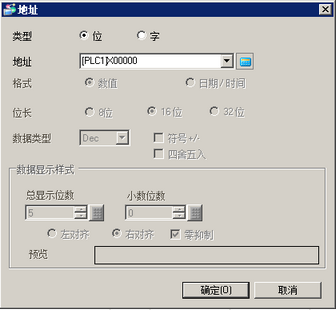

地址1~8

设置读取报警消息数据的地址。输入行可以用于在[地址数]中指定的地址。

类型

从[位]或[字]中选择地址类型。

地址

设置读取数据地址。

  • 您可以设置位地址的外部控制器/PLC地址、内部地址、符号变量和系统变量。

格式

如果已将[类型]设置为[字],则从[数值]或[日期/时间]中选择地址中保存的数据格式。

数值

位长

从[8位]、[16位]或[32位]中选择数据的位长。

数据类型

从[Dec]、 [Hex]、[BCD]或[浮点]中选择保存在[字地址]中值的数据类型。只有将[位长]设置为[32位]时才能选择[浮点]。

符号+/-

用于负数。只有当[数据类型]为[Dec]时才可以对其进行设置。

四舍五入

选择当显示数据时是否采用四舍五入法处理小数值。如果数字不是整数,将截去小数位。当[数据类型]为[浮点]时,该设置可用。

总显示位数,小数位数

在1~11范围内指定显示位数。当选择[浮点]时,位数的范围为1~17。“总显示位数 - 1”是小数点后位数的最大范围。范围取决于[位长]和[数据类型]。

位长

数据类型

总显示位数

小数位数

设置范围

8位

Dec

1~11

0~10

Hex

1~11

-

BCD

1~11

0~10

16位

Dec

1~11

0~10

Hex

1~11

-

BCD

1~11

0~10

32位

Dec

1~11

0~10

Hex

1~11

-

BCD

1~11

0~10

浮点型

1~17

0~16

左对齐/右对齐

从[左对齐]或[右对齐]中选择值的显示位置。

零抑制

如果选择了该项,将不显示前面的0。

例如,总显示位数为4

预览

根据设置显示数据的预览。

日期/时间

数据类型

从[TIME]、[DATE]或[TIME_OF_DAY]中选择[日期/时间]的数据类型。

定时器

选择要显示的定时器项目。

当[数据类型]为[TIME]时显示此项。

日期

指定是否显示日期。如果显示,选择要显示的日期项目。

当[数据类型]设置为[DATE]时将显示此项。

星期

指定是否显示星期。

当[数据类型]设置为[DATE]时将显示此项。

一天中的时间

选择是否显示一天中的时间。

当[数据类型]设置为[TIME_OF_DAY]时将显示此项。

格式

选择[定时器]、[日期]或[时间]的显示格式。

位数

设置显示格式中第一项的位数。从[格式]处选择显示格式。

当[数据类型]为[TIME]时显示此项。

左对齐/右对齐

从[左对齐]或[右对齐]中选择显示位置。

预览

根据设置显示数据的预览。
