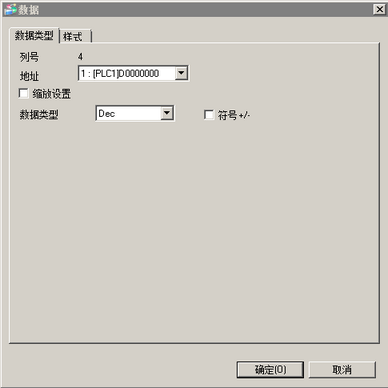

弹出的对话框因数据类型而异。
25.9.7.4 打印(自定义设置)/数据设置 - 样式
弹出的对话框因数据类型而异。25.9.7.4 打印(自定义设置)/数据设置 - 样式
列号
显示所选列的编号。
地址
显示所选列的地址。显示列表，您可以更改采样组中已注册的地址。
缩放设置
如果需要缩放则指定此项目。如果指定了此项，将显示如下设置项目。
[源范围]和[显示范围]值与[数据]对话框中设置的相同。选择[基本设置]选项卡，击[数据类型]即可打开[数据]对话框。25.9.6.1 打印/数据设置 - 数据类型
数据类型
从[Dec]、[BCD]、[Hex]或[浮点]中选择数据类型。
仅当在[地址]选项卡上将[位长]设置为[32位]时才能选择[浮点]数据类型。
当选择[BCD]时，含有数字A-F(十六进制)的非BCD数字的采样数据打印为“----”(“-”数量表示位数)。
符号+/-
指定是否为数据加一个负号。只有当[数据类型]为[Dec]时才可以对其进行设置。
当[数据类型]为[浮点]时它是固定的。
四舍五入
指定当把输入值转换成显示范围时是否对小数部分采用四舍五入法。如果未选择四舍五入法，小数值将被截取。当[数据类型]为[浮点]时，该设置可用。
