25.9.7.4 打印(自定义设置)/数据设置 - 样式

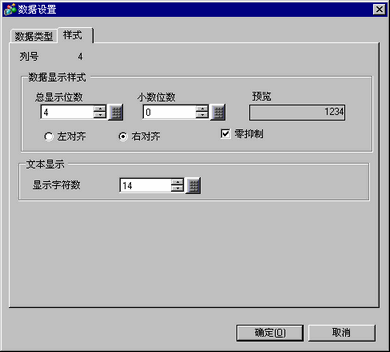

当数据类型为[字8位]/[字16位]/[字32位]时

列号

显示所选列的编号。

总显示位数

从1至17中选择数据的显示位数。须在[显示字符数]中设置的字符数内进行指定。小数点后显示的数字也包括在位数内。

(例如,总显示位数是“5”,小数位数是“2”)

小数位数

设置小数点后的显示位数,范围从0到[总显示位数]-1。
当[数据类型]为[Hex]时不能设置此项。

左对齐/右对齐

选择数据显示位置。

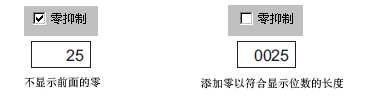

零抑制

如果选择了该项,将不显示前面的0。

例如,总显示位数为4

预览

预览所选样式。

显示字符数

在100个单字节字符之内设置数据列单元格中显示的字符数。

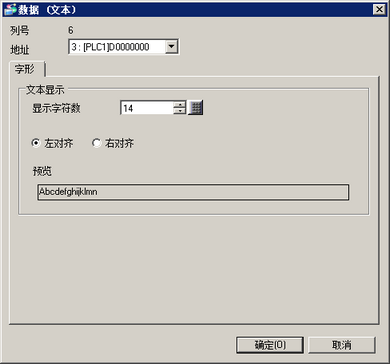

如果数据类型是[位]/[文本]

如果在[地址]选项卡中勾选了[启用多种数据类型],当选择数据类型为[位]或[文本]的列并点击[数据类型]时,将弹出以下对话框。

列号

显示所选列的列号。

地址

显示所选列的地址。可以从列表中更改采样组的注册地址。

显示字符数

在100个单字节字符之内设置数据列单元格中显示的字符数。

左对齐/右对齐

选择数据显示位置。

预览

预览所选样式。

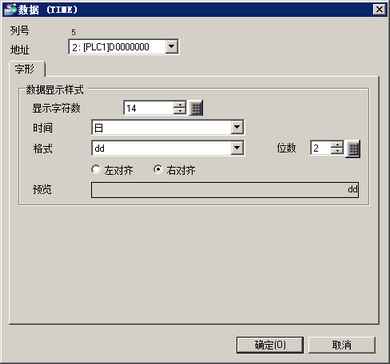

当数据类型为[TIME]/[DATE]/[TIME_OF_DAY]/[DATE_AND_TIME]时

如果在[地址]选项卡中勾选了[启用多种数据类型],当选择数据类型为[TIME]、[DATE]、[TIME_OF_DAY]或 [DATE_AND_TIME]的列并点击[数据类型]时,将弹出以下对话框。

列号

显示选定列的编号。

地址

显示所选列的地址。可以从列表中更改采样组的注册地址。

显示字符数

在100个单字节字符之内设置数据列单元格中显示的字符数。

日期/时间

选择要显示的日期/时间项目。

当[数据类型]为[TIME]时,该设置可用。

日期

指定是否显示日期。如果显示,选择要显示的日期项目。

当[数据类型]为[DATE_AND_TIME]时,该设置可用。

时间

指定是否显示一天中的时间。如果显示,选择要显示的时间项目。

当[数据类型]为[TIME_OF_DAY]或[DATE_AND_TIME]时,该设置可用。

格式

选择[日期/时间]、[日期]或[时间]项目的显示格式。

位数

指定首项的位数。

当[数据类型]为[TIME]时,该设置可用。

左对齐/右对齐

选择数据显示位置。

预览

预览所选样式。
