如果在[地址]选项卡中勾选了[启用多种数据类型]，在预览区选择一列，然后点击[数据类型]。弹出的对话框因数据类型而异。
25.9.6.2 打印/数据设置 - 样式

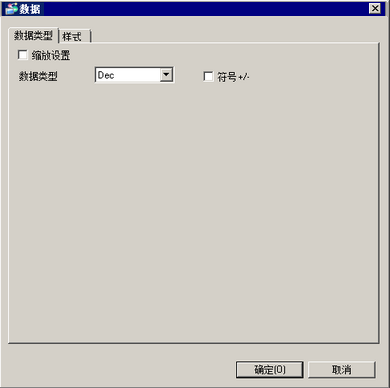

点击[数据类型]，将显示如下对话框。
如果在[地址]选项卡中勾选了[启用多种数据类型]，在预览区选择一列，然后点击[数据类型]。弹出的对话框因数据类型而异。25.9.6.2 打印/数据设置 - 样式
列号
如果在[地址]选项卡中勾选了[启用多种数据类型]，此字段显示选定列的编号。
地址
如果在[地址]选项卡中勾选了[启用多种数据类型]，此字段显示选定列的地址。
缩放设置
选择是否指定源范围和显示范围。对话框将显示以下内容。
数据类型
从[Dec]、[BCD]、[Hex]或[浮点]中选择数据类型。
仅当在[地址]选项卡上将[位长]设置为[32位]时才能选择[浮点]数据类型。
当选择[BCD]时，含有数字A-F(十六进制)的非BCD数字的采样数据打印为“----”(“-”数量表示位数)。
符号+/-
指定是否为数据加一个负号。只有当[数据类型]为[Dec]时才可以对其进行设置。
当[数据类型]为[浮点]时它是固定的。
源范围
符号+/-
如果指定了[缩放设置]且[数据类型]是[Dec]或[Hex]时，选择是否处理负数。
无
仅正数数据。
2的补码
负数用2的补码处理。
MSB符号
负数用MSB符号(最高位)处理。
位长
如果勾选了[缩放设置]并在[地址]选项卡中将[数据长度]设置为[8位]或[16位]，则设置需要使用的位长。
8位：1~8
16位：1~16
最小/最大
如果勾选了[缩放设置]，则设置数据的源范围。每个[数据类型]和[符号+/-]都有不同的设置范围。
|
位长 |
数据类型 |
符号+/- |
源范围 |
|
8位 |
Dec |
无 |
0~255 |
|
2的补码 |
-128~127 | ||
|
MSB符号 |
-127~127 | ||
|
Hex |
无 |
0~255 | |
|
2的补码 |
-128~127 | ||
|
MSB符号 |
-127~127 | ||
|
BCD |
— |
0~99 | |
|
16位 |
Dec |
无 |
0~65535 |
|
2的补码 |
-32768~32767 | ||
|
MSB符号 |
-32767~32767 | ||
|
Hex |
无 |
0~65535 | |
|
2的补码 |
-32768~32767 | ||
|
MSB符号 |
-32767~32767 | ||
|
BCD |
— |
0~9999 | |
|
32位 |
Dec |
无 |
0~4294967295 |
|
2的补码 |
-2147483648~2147483647 | ||
|
MSB符号 |
-2147483647~2147483647 | ||
|
Hex |
无 |
0~4294967295 | |
|
2的补码 |
-2147483648~2147483647 | ||
|
MSB符号 |
-2147483647~2147483647 | ||
|
BCD |
— |
0~99999999 | |
|
浮点 |
— |
-9.9e16~9.9e16 |
如果勾选了[缩放设置]，将显示[显示范围]的最小值/最大值。
显示范围
显示符号+/-
如果勾选了[缩放设置]且[数据类型]是[Dec]时，选择是否为显示数据附加一个符号。当[数据类型]为[浮点]时它是固定的。
四舍五入
指定当把输入值转换成显示范围时是否对小数部分采用四舍五入法。如果未选择四舍五入法，小数值将被截取。
最小/最大
如果勾选了[缩放设置]，选择显示范围的最小/最大值。根据[数据类型]及是否设置了[显示符号 +/-]设置范围会有所不同。
|
位长 |
数据类型 |
显示符号+/- |
显示范围 |
|
8位 |
Dec |
禁用 |
0~255 |
|
启用 |
-128~127 | ||
|
Hex |
— |
0~FF | |
|
BCD |
— |
0~99 | |
|
16位 |
Dec |
禁用 |
0~65535 |
|
启用 |
-32768~32767 | ||
|
Hex |
— |
0~FFFF | |
|
BCD |
— |
0~9999 | |
|
32位 |
Dec |
禁用 |
0~4294967295 |
|
启用 |
-2147483648~2147483647 | ||
|
Hex |
— |
0~FFFFFFFF | |
|
BCD |
— |
0~99999999 | |
|
浮点 |
选中(固定) |
-9.9e16~9.9e16 |
