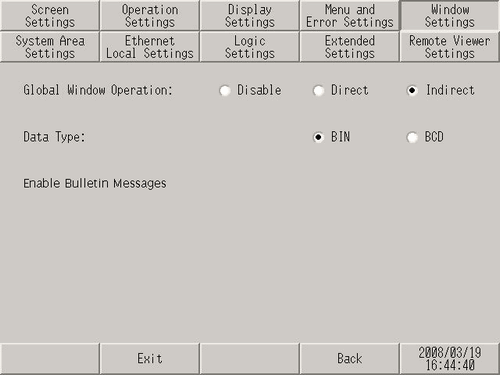

M.16.2.5 主机 - 窗口设置

设置全局窗口的显示设置。

Global Window Operation

从[Disable]、[Direct]或[Indirect]中选择在所有画面上均显示的全局窗口的操作。

Disable

不设置全局窗口。

Direct

在固定位置显示窗口画面号对应的画面。

通过操作人机界面内部寄存器或已分配了系统数据区的控制器/PLC中的地址(LS16)来控制显示。

设置画面

需使用的内部寄存器地址



控制全局窗口的显示。如果将位0置ON,就会显示一个窗口。

Window Screen No.

在1到2000之间设置全局窗口的画面号。

Display Position X-Coordinate/Y-Coordinate

设置全局窗口的显示位置。即使切换了画面,窗口仍然显示在同一位置。这里指定的坐标位于窗口的左上角。

  • 使用非GP4000系列、LT系列和IPC系列的其他机型时,设置X坐标时请以4像素为增量。如果设置的显示位置不是以4个像素为单位,则会自动纠正位置到指定坐标左边的4个像素,并在纠正后的位置显示全局窗口。

Indirect

通过在人机界面的内部寄存器地址(LS16到LS19)中保存数据来设置将显示窗口的窗口画面号和位置。如果为控制器/PLC分配了系统区,就可以从控制器/PLC中切换窗口画面或更改显示位置。

设置画面

需使用的内部寄存器地址

控制全局窗口的显示。如果将位0置ON,就会显示一个窗口。

从1到2,000中指定拟显示的窗口画面的编号。

设置全局窗口的显示位置。如果更改保存在地址中的值,就可以移动窗口。这里指定的坐标位于窗口的左上角。

  • 要使用控制器/PLC上的系统数据区,请设置使用已分配地址的四个连续字。
    M.16.2.6 主机 - 系统区设置

  • 以下位置是将人面界面方向设置为[纵向]时的起点坐标。

  • 除GP-4100系列以外的人机界面:屏幕左下角(0,0)

  • GP-4100系列:屏幕右上角(0,0)

  • 更多信息,请参阅以下内容。
    3.9.1 画面显示限制

Data Format

从[Bin]或[BCD]中选择保存在地址中的数据类型。

Enable Bulletin Messages

当启动滚动消息时才显示这个选项。不能从此处更改该设置。
