M.16.2.6 主机 - 系统区设置

设置同步人机界面内存(系统数据区)和外接控制器的寄存器的项目。

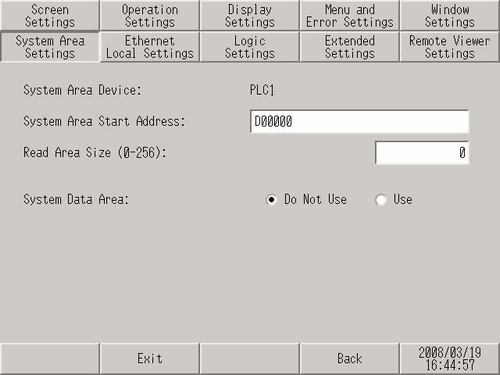

System Area Device

选择设置系统数据区的控制器。

System Area Start Address

指定系统数据区的起始地址。

Read Area Size (0-256)

设置[Read Area]的字数,在读取区中,保存了所有画面共同使用的数据和在曲线图上同时显示的数据。0~256字。

System Data Area

设置是否使用系统数据区。
[Use]。如果选择了此项,请触摸显示以下画面。

System data area items

触摸要使用的系统数据区项目时,会显示一个勾选标记,表示项目被选定。

Total number of words

显示所选系统区项目将使用的字数。

  • 当画面的显示分辨率为320 x 240时,触摸[Show]键将显示[Screen for checking the System Area settings],在该画面中您可以确认选定的项目。

  • 仅当使用Direct Access方法时该设置才有效。

  • 画面上显示的[System Area]即指系统数据区。

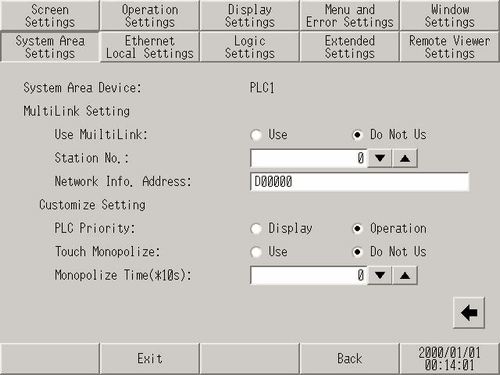

Multilink Settings

设置串行多重连接通讯。根据驱动程序,可能不能使用该功能。有关串行多重连接的详细信息,请参阅“GP-Pro EX控制器/PLC手册”。

Use Multilink

指定是否使用串行多重连接。

Station No.

设置人机界面的多重连接站号。

Network Info.Address

指定存储通讯信息的地址。使用从指定地址开始的两个字。

在N:1/N:M (多重连接)连接中,首先传送[Communication]地址中指定的两个字。[Communication]地址包括连接站列表和添加的站列表两个字。每个列表都有用途,且映射到PLC数据寄存器或数据存储器。

Customize Setting

PLC Priority

选择哪一项优先,[Display]或[Operation]。

Touch Monopolize

设置限制其他人机界面上操作的特殊操作。

Monopolize Time

当使用独占触摸屏时,如果在此处设置的时间段人机界面上没有操作,则取消独占操作,而且解锁其他人机界面。
