如果将人机界面的方向从横向改为纵向，可按下述方式旋转画面。从[编辑]菜单中选择[旋转/镜像]进行编辑。请务必在更改完后检查画面。
对于GP-4100系列以外的其他机型，旋转270度
对于GP-4100系列，旋转90度
如果从一个高分辨率的人机界面类型更改为一个低分辨率的人机界面类型，将不显示超出范围的数据。如果改回高分辨率的人机界面类型，会显示超出范围的数据。
部件上的最大显示字符数在低分辨率人机界面机型和高分辨率人机界面机型之间有所不同。如果在一个高分辨率机型上创建了报警消息，然后更改为低分辨率机型，则屏幕上不能容纳的消息将不显示。
如果转换了分辨率，将自动根据人机界面的分辨率调整部件大小、位置及文本大小。由于文本大小和分辨率限制，有些缩放比例可能不能进行正确转换。
当用缩放功能减小画面编辑区时，根据缩放比率，有些图形可能不能正确显示。
编辑器中显示的画面可能与人机界面上显示的不完全一致。传输前，请使用模拟检查画面图像。
与将[方向]设置为[横向]相比，将[方向]设置为[纵向]时，以下功能的显示位置会有所不同。出现这一差别是因为人机界面和画面编辑器计算坐标的方法不同。
图片显示器 - [移动显示]
窗口部件，[窗口类型]=[字操作],[窗口指定]=[地址]
全局窗口，[系统设置]-[主机]-[模式]-[全局窗口操作]=间接
触发操作 - 绘图操作
视频模块显示器，[视频布局]=[间接]
使用[绘图]函数的脚本
用于获取触摸坐标的内部寄存器(LS9235~LS9237)
在[纵向]设置的情况下使用这些功能时，请使用下图所示的人机界面坐标。

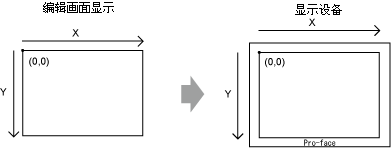

[方向]=[横向]

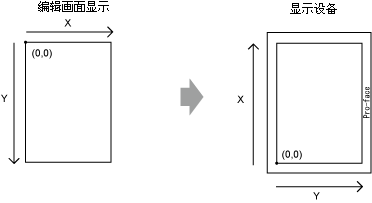

非GP-4100系列当[方向]=[纵向]时
GP-4100系列当[方向]=[纵向]时
