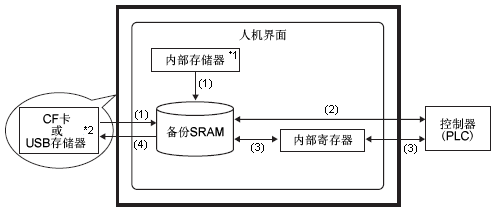

可在人机界面的备份SRAM与外接控制器之间传输配方数据。
(1) 传输准备
在GP-Pro EX中创建的配方数据会被保存在人机界面的内部存储器(画面区*1)或外部存储器(如CF卡或USB存储器*2)中,这要取决于画面传输的方式。
为了向PLC传输数据,您首先需要向备份SRAM写入数据。
(2) 传输配方数据
可将配方数据从备份SRAM传输到外接控制器,也可以从外接控制器传输到备份SRAM。
有两种转换方式:自动传输和手动传输。
自动传输 |
设置控制地址并在PLC触发位置ON时传输数据。 |
手动传输 |
在画面上放置一个特殊数据显示器[配方],选择要传输的数据(块),然后触摸传输开关。然后数据开始传输。 |
(3) 通过内部寄存器传输配方数据
不能从人机界面直接编辑备份SRAM上的配方数据。可以将数据保存到内部寄存器,然后即可在人机界面上使用一个显示部件来进行编辑。
(4) 保存到外部存储器
可以将备份SRAM上保存的数据保存到外部存储器。
要设置该选项,请从系统设置中选择[主机],选择[模式]选项卡,然后选择[保存数据]。
*1 保存画面数据的存储器。配方数据通过画面传输保存在存储器中。
*2 不能将计算机上USB目标文件夹中的数据传输到人机界面上的USB存储设备中。必须先将计算机文件夹中的数据复制到USB存储设备,再将USB存储设备连接到人机界面上。
使用GP4100时,配方数据保存在人机界面的内部用户存储器,而不是备用SRAM中。请注意以下几点。
在从内部存储器到内部用户存储器传输数据的程中,请勿断开人机界面的电源。
否则,人机界面可能损坏,或者无法正确显示更新后的数据。
在断开人机界面的电源前,请查看在[传输配方数据(模式)]中设置的[写入完成位地址],以便确认传输状态。
在从控制器/PLC到人机界面传输数据的过程中,请勿将人机界面切换到离线模式。
否则可能返回到原先的数据。
