25.15.1 传输配方数据(模式)

启用配方功能

选择该项以传输配方数据。

启用多个文件夹

选择该项以创建多个文件夹。

准备传输(配方数据->SRAM)：

控制字地址

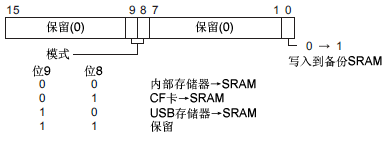

在备份SRAM中，指定写入配方的字地址。该地址位0置ON时，会将数据写入备份SRAM。使用位8和位9设置传输操作。

  • 该地址不会自动置OFF。当[写完成位地址]置ON后，将位0置OFF。

  • 当使用多个文件夹时，将使用从指定地址开始的两个字。
    保存写入备份SRAM的文件夹编号 (1 - 8999)，然后将控制地址的位 0 置ON。但是，备份SRAM中只能保存一个文件夹。

  • 使用GP-4100系列时，位1后面的控制字地址将保留。

写入完成位地址

设置位地址，验证何时完成向备份SRAM写入数据。当配方数据被正确保存到备份SRAM中时，该位置ON。在确认完成后，将该地址置OFF。

  • 如果不能将配方传输到备份SRAM (内存不足或控制地址位8和9置ON)，人机界面内部寄存器LS2032的位9置ON。

从控制器/PLC控制传输

设置此项，通过控制器/PLC控制传输配方数据(自动传输)。

传输设置（SRAM <- -> 设备/PLC）

控制字地址

设置控制备份SRAM和控制器/PLC之间的传输的字地址。使用从指定地址开始的三个连续字。

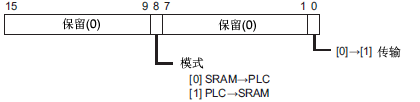

在指定完BIN格式的文件编号/块编号后，传输在该地址的位0置ON时开始。在位8中设置传输目标设备。

  • 该地址不会自动置OFF。在确认[传输完成标记地址]为ON后，将位0置OFF。

传输完成标记地址

设置位地址，用于验证备份SRAM和PLC之间的数据传输是否完成。当传输成功完成时，该位置ON。在确认传输完成后，将该地址置OFF。

  • 如果从备份SRAM到控制器/PLC的数据传输不能运行，则人机界面内部寄存器LS2032的位10置ON。

传输准备时序图

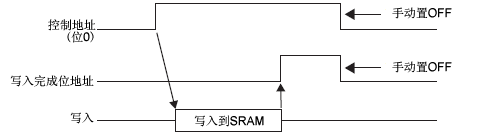

当控制字地址的位0置ON，配方数据在备份SRAM中得到正确保存时，[写入完成位地址]置ON。在确认完成后，将该地址置OFF。

如果由于存储空间不足而不能将数据传输到备份SRAM，内部寄存器(特殊继电器区)LS2032的位9置ON。要再次传输数据，请暂时将[控制字地址]的位0置OFF。然后，在将通讯周期时间设置为您的标准通讯周期时间或150ms(取两者中较大者)后，将该位置ON。

自动传输时序图

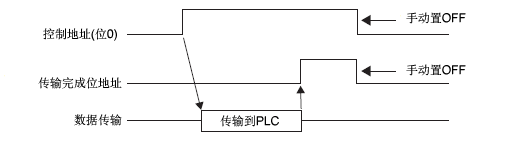

当指定的[控制字地址]的位0置ON，配方数据得到正确传输时，[传输完成标记地址]置ON。在确认完成后，将该地址置OFF。

如果不能在PLC和备份SRAM之间传输数据，内部寄存器特殊继电器区LS2032的位10置ON。要再次传输数据，请暂时将[控制字地址]的位0置OFF。然后，在将通讯周期时间设置为您的标准通讯周期时间或150ms(取两者中较大者)后，将该位置ON。
