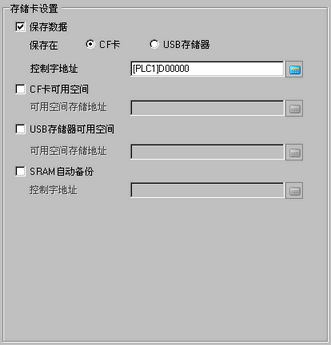

配置将数据保存到各种存储卡的设置。
指定在操作过程中是否将保存在备份SRAM中的数据(如配方数据或CSV数据(报警、采样))保存在[CF卡]或[USB存储器]上。
控制字地址
该地址控制数据写入。它在指定文件编号后向地址写入命令。
命令和状态
数据被写入CF卡或USB存储设备。处理结果(状态)将反映在该地址中。
命令
摘要 |
描述 |
---|---|
0001h |
配方数据 |
0002h |
GP-PRO/PB III for Windows 记录数据(兼容)*1 |
0003h |
GP-PRO/PB III for Windows特有的折线图数据(兼容) |
0004h |
GP-PRO/PB III for Windows特有的采样数据(兼容) |
0005h |
块1的历史报警数据 |
0006h |
块2的历史报警数据 |
0007h |
块3的历史报警数据 |
0008h |
块4的历史报警数据 |
0009h |
块5的历史报警数据 |
000Ah |
块6的历史报警数据 |
000Bh |
块7的历史报警数据 |
000Ch |
块8的历史报警数据 |
0020h |
GP-PRO/PB III for Windows 数据记录(循环)自动存储开始(兼容)*2 |
0021h |
GP-PRO/PBIII for Windows数据记录(循环)自动存储完成(兼容) |
*1 使用 [以 CSV 格式显示/保存] 选项卡中定义的格式输出 CSV 文件。保存的采样组编号是固定的 (1)。如果定义的文件号已经存在,文件将被覆盖。
状态
摘要 |
描述 |
---|---|
0000h |
成功完成 |
0100h |
写入错误 |
0200h |
未插入CF卡或卡盖为打开状态。 |
0300h |
没有可加载的数据(当未指定数据时) |
0400h |
文件编号错误(文件编号超出范围) |
0500h |
与Pro-Server请求冲突错误 |
2000h |
GP-PRO/PBIII for Windows数据记录(循环)自动存储正确响应(兼容) 当控制地址具有该值时,自动保存模式继续。当该值更改时,自动存储模式结束。 |
当转换GP-PRO/PB III for Windows工程时,记录数据保存为采用组 1,趋势图和采用数据保存为组2至64。因此,将命令0002h写入定义的控制字地址保存组1数据。写入命令0003h或0004h保存组2至64的数据。
文件名及保存位置
当为配方数据指定了[启用多文件夹]时,在1到8999的范围内指定。当未指定它时,文件编号固定为“1”。

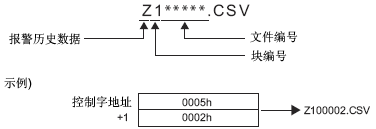

例如,在写入一个命令后,会用以下名称将报警历史数据保存到CF卡/USB存储器的[报警]文件夹中。
当人机界面重置CF卡时,会创建一个文件夹来保存数据。
要保存的数据 |
文件名 |
---|---|
\文件夹 |
|
配方数据 |
F*****.BIN |
传输CSV数据 |
ZR*****.CSV |
\LOG文件夹 |
|
GP-PRO/PB III for Windows特有的记录数据(兼容) |
ZL*****.CSV |
\数据文件夹 |
|
图像画面 |
I*****.BIN |
音频数据 |
O*****.BIN |
\捕捉文件夹 |
|
画面捕捉 视频捕捉 |
CP*****.JPG |
\影像文件夹 |
|
影像文件 |
*.SDX |
\趋势文件夹 |
|
GP-PRO/PB III for Windows特有的折线图数据(兼容) |
ZT*****.CSV |
GP-PRO/PB III for Windows特有的采样数据(兼容) |
ZS*****.CSV |
\报警文件夹 |
|
块1的历史报警数据 |
Z1*****.CSV |
块2的历史报警数据 |
Z2*****.CSV |
块3的历史报警数据 |
Z3*****.CSV |
块4的历史报警数据 |
Z4*****.CSV |
块5的历史报警数据 |
Z5*****.CSV |
块6的历史报警数据 |
Z6*****.CSV |
块7的历史报警数据 |
Z7*****.CSV |
块8的历史报警数据 |
Z8*****.CSV |
\SRAM文件夹 |
|
备份SRAM数据 |
ZD*****.BIN |
\SAMP01文件夹 |
|
采样组1的数据 |
SA*****.CSV |
... |
... |
\SAMP64文件夹 |
|
采样组64的数据 |
SA*****.CSV |
CF卡可用空间
设置是否在内部寄存器中保存CF卡可用空间。然后,您可以查看CF卡可用空间。
可用空间存储地址
设置保存CF卡可用空间的地址。
对Direct Access方式来说,应在LS20至LS2031、LS2096至LS8999或USR0至USR29999的范围内指定起始地址。
对于Memory Link方式,应在20至2031、2096至8999或USR0至USR29999的范围内指定起始地址。
在指定地址中保存0到65535(FFFFh)范围内的值。保存的值单位是KB。
如果未插入CF卡,人机界面就不能成功查看可用空间并显示为0KB。
CF卡可用空间只是一个估计数。您可能不能正好保存与可用空间大小相同的数据。
如果可用空间超出65535(FFFFh)KB,LS区的值就是65535(FFFFh)。
USB存储器可用空间
设置是否在内部寄存器中保存USB存储器的可用空间。将显示USB存储器中大致的可用空间。
可用空间存储地址
配置保存外部存储器可用空间的地址。
对Direct Access方式来说,应在LS20至LS2031、LS2096至LS8999或USR0至USR29999的范围内指定起始地址。
对于Memory Link方式,应在20至2031、2096至8999或USR0至USR29999的范围内指定起始地址。
在指定地址中保存0到65535(FFFFh)范围内的值。保存的值单位是KB。
如果USB存储器不可用,人机界面就不能成功查看可用空间并显示为0KB。
外部存储器中的可用空间只是一个估计值。您可能不能正好保存与可用空间大小相同的数据。
如果可用空间超出65535(FFFFh)KB,LS区的值就是65535(FFFFh)。
SRAM自动备份
设置是否将所有备份SRAM数据自动传输到CF卡。
当您想将备份数据恢复到CF卡时,请参阅下面的内容。维护/故障排除指南,M.15.7.2 传输 - 从CF传输到SRAM
控制字地址
在操作模式中将SRAM数据备份到CF卡。指定触发备份的控制地址。将在指定的控制地址+1的地址中保存处理状态。
控制
将位0置ON从而开始备份。
状态
当传输成功完成时,位0(传输完成标志)置ON。确认位0为ON并将控制地址的位0置OFF。之后传输完成位将自动置OFF。

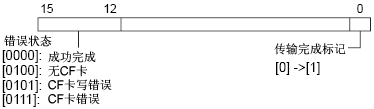

下面解释了每个错误代码的详细信息。
错误代码 |
错误名称 |
详情 |
0000 |
成功完成 |
当备份过程成功完成时。 |
0100 |
无CF卡 |
当备份时未插入CF卡或CF卡保护盖处于打开状态。 |
0101 |
CF卡写入错误 |
当备份时,CF卡没有足够的容量或写入过程中CF卡被拔出时。
|
0111 |
CF卡错误 |
当CF卡未被格式化时发生。 |

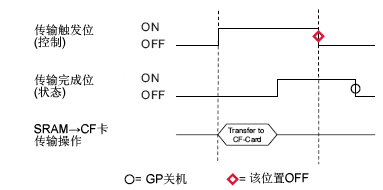

传输过程中的时序如下。
*1 通讯周期时间是指从人机界面请求数据直到从设备中接收到数据所需的时间。它以Bin格式保存在内部寄存器 LS2037中。单位为10毫秒。 *2 显示扫描时间是处理一个画面所需的时间。它以Bin格式保存在内部寄存器LS2036中。单位为毫秒。 |
