19.7.1 设置步骤 - 按生产线查看报警

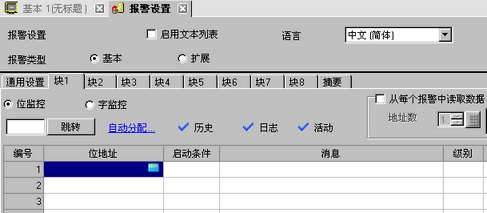

1. 从[通用设置(R)]菜单中选择[报警(A)]或点击，将显示如下画面。在[语言]中，选择报警消息显示语言。


2. 在“块设置”中，为注册消息的每个块选择显示模式(历史/日志/活动)，并设置作为历史保存的消息数量。

3. 选择[备份历史]并定义[隐藏继续报警]。



   • 如果未勾选[备份历史]复选框，当关闭或重置人机界面时，历史报警数据将被清除。

4. 从[块1]选项卡中，选择[位监控]。


5. 在 [位地址] 中，设置位地址 ，以监控报警触发 .

6. 点击[触发条件]栏，选择当监控位地址打开或关闭时是否触发报警。

7. 在[消息]中，为生产线1中出现的报警输入的报警消息。

8. 以同样的方式，打开[块2]选项卡，为生产线2注册监控位地址和报警消息。




   • 报警设置可以以CSV格式导出或导入。

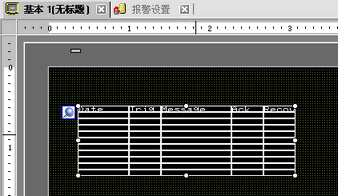

9. 打开将显示报警的画面（例如，基本画面 1），首先为生产线 1 设置显示报警的报警部件。在 [部件 (P)] 菜单中，选择 [报警 (A)]，或点击 ，将部件放置在画面上。


10. 双击所放置的报警。然后将显示“报警”对话框。在 [块] 中，选择 [直接]。





    • 设置 [块] 为 [地址] 时，可以在 [显示块] 中指定地址，间接指定使用其地址将要显示的块。

11. 在[显示块]中，指定[块1]并设置显示模式。

12. 设置[显示起始行]、[显示报警]和[显示行间距]。

13. 如果需要，使用[项目]、[颜色]和[显示设置]选项卡下的选项来更改报警消息的显示字符数、文本颜色、背景色、字体和大小。点击[确定]。显示块1报警消息的画面现已创建完成。

14. 在[画面(S)]菜单中，选择[新建画面(N)]或点击。然后将显示[新建画面]对话框。在画面中，设置基本画面编号(例如，2)，然后点击[新建]。

15. 在[部件(P)]菜单中，选择[基本画面2]中的[报警(A)]或点击，将部件放置在画面上。

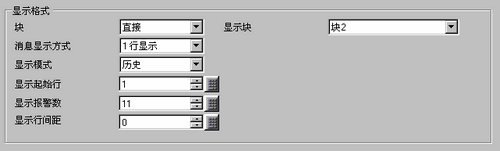

16. 双击所放置的报警。然后将显示“报警”对话框。在[显示块]中，指定[块2]。


17. 如果需要，使用[项目]、[颜色]和[显示]选项卡下的选项来更改报警消息的显示字符数、文本颜色、背景色、字体和大小。点击[确定]。显示块2报警消息的画面现已创建完成。
