您可以设置报警消息(历史)的块、显示模式和已保存的报警历史数。
在每种模式下为每个块设置显示模式和历史报警记录数(显示模块中保存的历史报警数)。最多可以设置768条历史报警。
当选择了IPC系列时，报警数据大小将报警历史的最大数量设置为10000条。
块
要注册的报警消息组。最多可以使用8个块。
显示模式
从[历史]、[日志]或[活动]中选择报警消息的显示方式。选择[活动]仅显示当前触发的报警。若要保存原来的报警，请选择[历史]或[日志]。
|
[历史] |
按照触发顺序，显示报警消息、数据、触发日期和触发时间。将在同一行中增加确认或恢复报警的时间。这样即可在一行中看到每个报警的状态变化。
|
|

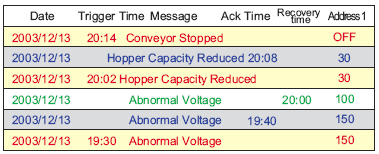

日志 |
每次当状态从[触发]、[确认]更改为[恢复]时，将在不同的行中分别显示消息、日期/时间和读取数据。这样便于查看每个状态的日期。
|
|
当前 |
仅显示[触发]报警。当报警恢复时，会自动将其清除。
|
保存内容
选择将使用的[显示模式]。最多可以为整个历史报警设置8种显示模式。
记录数
设置为每种显示模式保存的历史报警数。最多可以设置768条历史报警。当已触发报警超出了指定数量时，将删除最老的报警消息。
当选择了IPC系列时，报警数据大小将报警历史的最大数量设置为10000条。
选择是否打印报警历史。
实时打印/批打印
从[实时打印]或[批打印]中选择打印时间。
每次[触发]、[确认]和[恢复]报警时即打印报警历史。
打印格式与[日志]的显示格式相同。
即使使用两个或更多块时，打印也会按需要执行，无论使用哪个块。
当[打印字地址]中的位0打开时，将打印保存在指定块中的整个报警历史。
打印格式由[显示模式]设置决定。
将按照[历史]、[日志]、[活动]的顺序检查设置，按照第一个被设置为“显示”的[显示模式]格式打印数据。
例如，当打印块1时
在这种情况下，使用[历史]格式打印该块。如果未设置[历史]，数据将使用[日志]格式打印。打印后进纸。
多行消息打印
指定打印时是否在与其它信息不同的行显示报警消息。由于消息显示区扩展，可以快速检验长消息的内容。如需指定行数，从 [报警部件]-[基本]-[消息显示方式]，选择 [多行显示]，然后定义将在 [每条消息的行数] 字段显示的行数。
打印字地址
该地址控制报警历史的打印。在设置完报警类型后，将触发位(位0)置“ON”开始打印。
完成位地址
设置将告诉您打印已经完成的位地址。打印完成后该位将被置“ON”。
确认[完成位]为ON后，请再将它置为“OFF”。建议此时将[打印字地址]的位0也置为“OFF”。

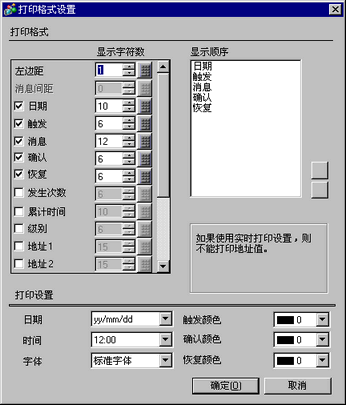

显示[打印格式设置]对话框。

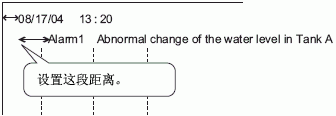

左边距
从0到100个字符中选择最左侧项目字符和边缘之间的距离。
消息间隔
当选择了 [报警部件]-[基本]-[消息显示方式]-[多行显示]时，可以对此进行定义。 一行可以显示的最大字符数是160个字符。160 个字减去总 [显示字符] 和 [左边距] 便得到一行可以显示消息的字符数。设置一个从0到20之间的[显示字符]。
选择要打印的块
从[日期]、[触发]、[消息]、[确认]、[恢复]、[出现次数]、[累计时间]、[级别]、[地址1]~ [地址8]中指定要打印的项目。
日期
打印触发警告的日期。
触发条件
打印触发警告的时间。
消息
打印报警消息。
当选择了 [报警部件]-[基本]-[消息显示方式]-[多行显示]时，将总是显示消息，不能清除复选框。
确认
打印确认报警消息的时间。
恢复
打印报警恢复的时间。
发生次数
打印触发报警的次数。最大值为65535。
累计时间
打印报警处于已触发状态的总持续时间。最长持续时间为9999小时59分钟59秒。
级别
打印报警的重要性级别。
地址1-地址8
当触发、确认或恢复报警时，打印获取的数据。
显示字符数
为每个项目设置显示的字符数。每个项目的设置范围如下。
|
日期 |
5到100或8到100个单字节字符 (根据所选的日期格式，设置范围也有所不同) |
|
触发、确认、恢复 |
5到100或8到100个单字节字符 (根据所选的时间格式，设置范围也有所不同) |
|
消息 |
1至160个单字节字符 （当 [报警类型] 设为 [扩展]时最多 192 个字符) |
|
发生次数、累计时间、级别 |
2至100个单字节字符 |
|
地址1到8 |
0至100个单字节字符 |
如果想在项目间留出间隔，可将[总显示位数]设置为大于实际显示的字符数。

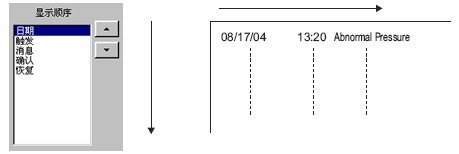

显示顺序
设置所有项目的显示顺序。将从左至右打印从本列表顶部开始的块。
日期格式
从[yy/mm/dd]、[mm/dd/yy]、[dd/mm/yy]和 [mm/dd]中选择一种日期打印格式。
时间格式
从[12:00]、[24:00]、[12:00:00]、[24:00:00]中选择一种时间打印格式。
字体
从[标准字体]或[矢量字体]中选择报警消息的字体类型。
触发颜色/确认颜色/恢复颜色
从8种颜色中选择报警消息的[触发]、[确认]和[恢复]颜色。无论人机界面是何种类型，均以指定颜色打印消息。
当选择白色时，打印出的消息为黑色。
当[显示模式]为[历史]且设置为[批打印]时，打印已触发报警时将使用触发颜色，打印已确认报警时将使用确认颜色，而打印已恢复报警时将使用恢复颜色。但是，当确认一条以前恢复的报警时，将使用恢复颜色进行打印。颜色设置仅对文本有效。不打印背景色。
多行消息输出（把报警保存到 CSV）
指定输出到 CSV 时是否在与其它信息不同的行显示报警消息。由于消息显示区扩展，可以快速检验长消息的内容。无论 [报警部件]-[基本]-[每条消息的行数] 设置如何，消息将在一行上显示。
选择是否将报警历史备份到人机界面的 SRAM。
19.12 关于备份SRAM

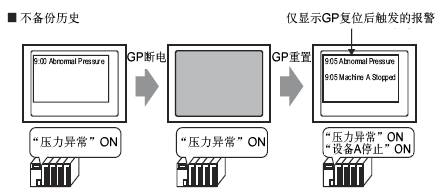

当未选择备份而关闭人机界面时，以前显示的所有报警历史都会被清除。当再次打开人机界面时，只显示当时及以后触发的报警。
GP-4100 系列备份到用户存储器，而不是 SRAM。
上电时的报警继续操作
选择上电时使用的显示方式。

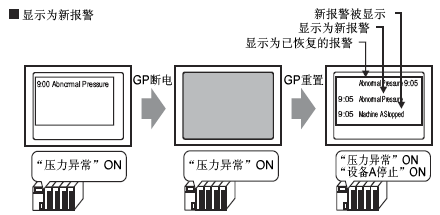

显示为新报警
不保留人机界面关闭前主机(PLC)的信息。将GP关闭前显示的报警消息在电源再次打开后显示为已恢复状态。并将任何连续报警单独显示为新报警。

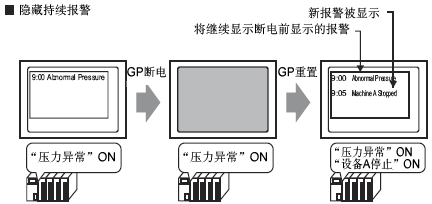

隐藏继续报警
保留人机界面关闭前主机(PLC)的信息。GP关闭前显示的报警消息在电源再次打开后会连续显示。如果再次打开GP后报警的触发/恢复状态发生了更改，会将更改显示出来。
备份功能示例
存储频率
使用 GP-4100 系列时，把历史报警数据保存到用户存储器的频率设为 1 到 60 分钟。
在已定义的频率过后，如果以前保存的数据未发生改变，将不进行存储操作。
您可以存储历史数据达 200,000 次。
如果在保存历史数据的过程中关闭人机界面，所有的数据都可能会丢失或者不再保存数据。 在关闭人机界面之前， 开启 #H_Control_StopAlarmSave 系统变量然后保存历史数据。
在关闭人机界面之前把该位设为 ON，让您可以保存历史数据，而不必 [存储频率] 触发自动保存操作。
如需更多关于系统变量的信息，请参阅下面的内容。A.7.2.1 位-#H 系统变量
请在进入离线模式之前保存历史数据。
如果没有保存便进入离线模式，则重置将导致所有最新历史数据的丢失。1.3.6 GP-4100 系列
外部操作
选择是否从主机(PLC)上执行[全部确认]、[全部清除]、[清除全部发生次数字段]、[清除全部累计时间字段]。

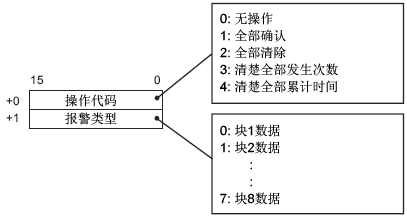

控制字地址
设置将控制从PLC(操作代码)中执行的操作类型及报警类型的地址。
当执行外部操作时，它处理块(活动、历史、日志)中所有报警消息。例如，如果您在块1上执行了[全部清除]，则将清除块1(活动、历史、日志)中的所有报警消息。在一个块内，不能单独操作活动、历史和日志。
操作顺序为 [历史]、[日志]、[活动]。
完成位地址
设置将监控操作完成情况的地址。操作完成时该位将被置“ON”。
选择是否使用组功能。设置该功能，统计按组号触发报警的次数。

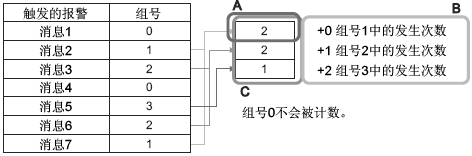

报警数量写起始地址(内部字地址)
(A)
设置写入报警发生次数的人机界面内部寄存器起始地址。
(B)
在(A)设置的地址中，只将那些具有注册组号的地址用作内部寄存器地址的写入次数区。
(C)
每当报警发生时，相应组号地址(内部寄存器)中的数据将加1。
最大的可用组号是6096。因此，您可以为每个报警消息指定不同的组号。
请确保组数在内部寄存器区(用户区或LS区)范围内。对于 LS 区，请参阅下面的内容。A.1.4 LS 区(Direct Access 方式区)
当人机界面关机时报警频率被清除。当备份数据时，请使用内部寄存器的备份功能。5.19.3 人机界面(操作)设置指南
报警发生次数在0到65535次之间。发生次数不能超过65535次。
当将数据写入保存报警频率的内部寄存器或人机界面的电源关闭时，将清除数据且不能正确计数。
报警频率的数据格式固定为二进制。
不对组号0的报警进行计数。
保存累计/计数
指定报警累计时间和触发报警的次数是否保存到外部存储器。
为了实现 [保存累计/计数]，在报警编辑器 [块设置] 选项卡中，选择 [记录] 和 [备份历史] 复选框。
保存在
从[CF卡]和[USB存储器]中选择“保存在”位置。
保存条件
从[频率]、[位ON]或[位更改]中选择开始保存的条件。
频率
设置保存周期（1 至 60 分钟）。
位ON
当在控制位地址中指定的地址打开时进行保存。
位更改
当在控制位地址中指定的地址置发生改变 (ON/OFF) 时进行保存。
频率
当 [保存条件] 设为 [频率]时，设置保存频率为（1 至 60 分钟）。
控制位地址
当[保存条件]设为[位ON]或[位更改]时。定义用于保存的触发位地址。
状态地址
指定存储保存状态的地址。
|
状态 |
描述 |
|
0x0000 |
输出完成 |
|
0x0001 |
输出 |
|
0x2000 |
没有要写入的数据（例如：当有 0 条已注册消息时） |
|
0x3000 |
文件写入失败 |
|
0x4000 |
CF卡/USB存储器丢失（没有插入，或未关CF卡盖） |
|
0x5000 |
CF卡/USB存储器读取错误（读取失败） |
|
0x6000 |
CF卡/USB存储器写入错误（写入失败，没有可用空间） |
|
0x7000 |
CF卡/USB存储器错误（存储错误） |
|
0x8000 |
文件读取失败（格式错误，与主机报警设置不一致） |
当未保存文件时，发生次数和累计时间变为 0，0x8000 保存为状态。
配置报警消息，使其显示为滚动报警消息。
该设置以列表形式显示当前活动的报警。
