从[部件(P)]菜单中指向[开关/指示灯(C)]，然后选择[指示灯(L)]或点击
。
将指针

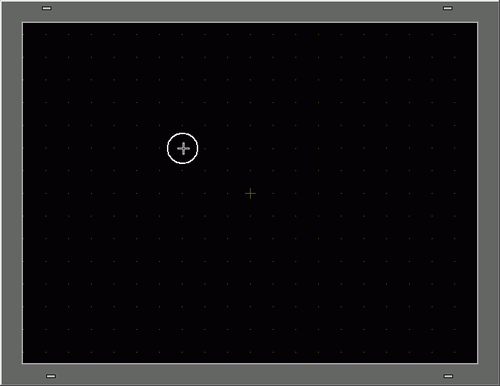

移动到绘图画面上，指针变为十字形
。
可将开关拖到适当的位置。释放鼠标即可放置该开关。
您还可以从部件工具箱中拖放一个部件。
在[查看(V)]菜单中选择[工作区(W)]，然后点击[部件工具箱(T)]。在部件工具箱中，选择[部件调色板]和[类型]来浏览不同的部件和形状。
5.18.5.9 部件工具箱

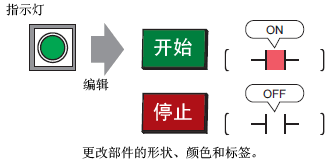

双击画面上放置的指示灯。将显示[开关/指示灯]对话框。
点击图标，显示[输入地址]对话框。
点击
图标，并选择[控制器/PLC]和[寄存器]。从键盘中输入地址。
在[输入地址]对话框中，用键盘输入地址。如果您直接用电脑键盘输入地址，可能不能将输入识别为地址。
选择[设为默认值]复选框，并点击[Ent]，在[地址输入]对话框中输入的值下次将作为默认值出现。
点击[选择形状]。

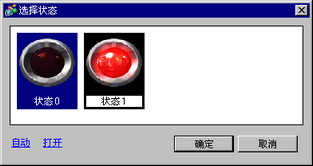

将显示[选择状态]对话框。选择[状态0]并点击[打开]。

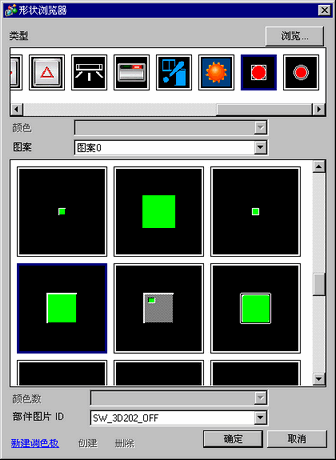

从[部件图像ID]中选择“SW_3D202_OFF”。
通过更改[类型]，可以选择各种图像。有65536、256或64色的部件。请选择与您的机型支持颜色相匹配的部件调色板。
点击[确定]，显示返回至[选择状态]窗口。选择[状态1]并点击[打开]。
从[部件图像ID]中选择“SW_3D202_ON”。

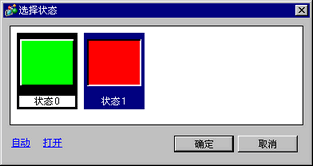

显示[状态0](OFF)和[状态1](ON)时的图形。点击[确定]。
在定义完[状态0]的图形后点击[自动]，会自动为所有其他状态定义与[状态0]相同的图形。
如果不同状态拥有不同形状，当触摸该开关来更改其状态时，前一形状的一部分可能仍保留在背景中。这是由于部件形状是通过覆盖其他形状的方法绘制的。

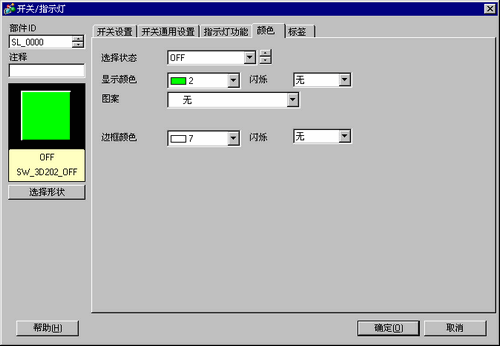

点击[颜色]选项卡。确认[选择状态]为OFF，并为OFF状态设置开关颜色。对于[显示颜色]，点击并从颜色调色板中选择一种颜色。
您不能为开关/指示灯菜单图片部件编辑颜色。
要更改颜色代码顺序中的调色板，点击调色板下的颜色代码按钮。

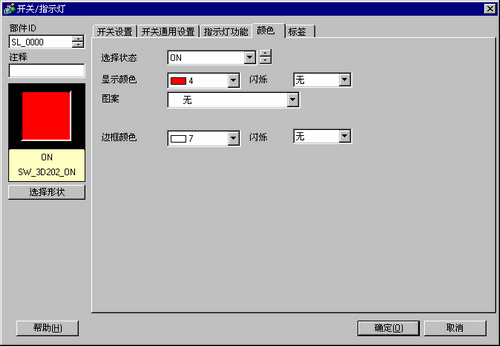

点击[选择状态]中的
来选择ON，并设置ON状态时开关的颜色。
您不能为开关/指示灯菜单图片部件编辑颜色。
要更改颜色代码顺序中的调色板，点击调色板下的颜色代码按钮。

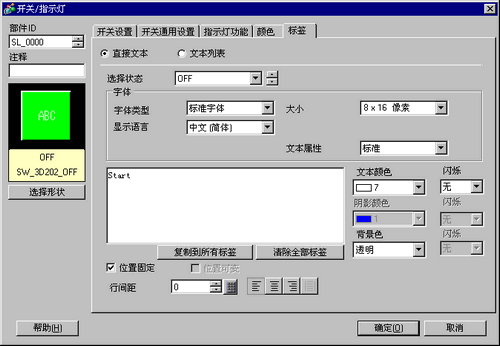

选择[标签]选项卡。点击[选择状态]中的来选择OFF，并输入OFF状态下要在开关上显示的文本。

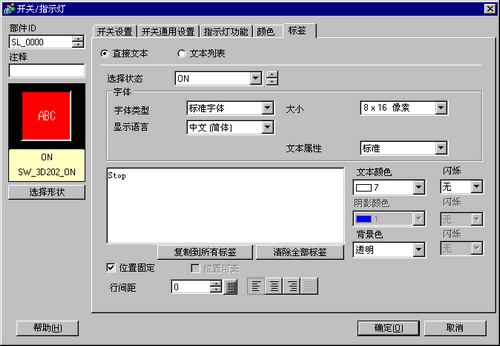

点击[选择状态]中的来选择ON， 并输入ON状态下要在开关上显示的文本。
选择开关并按[F2]键，您可以直接编辑标签文本。
当完成所有设置时点击[确定]。
