19.9.1 设置步骤 - 当出现报警时读取数据

本节将以位监控为例，介绍设置流程。

当监控位地址打开时，将同时显示报警及其触发日期/时间。当监控位地址置OFF时，将在同一行中增加恢复时间。

1. 从[通用设置(R)]菜单中选择[报警(A)]或点击，将显示如下画面。在[语言]中，选择报警消息显示语言。


2. 在[块设置]选项卡上，为注册消息的块勾选所需显示模式(历史/日志/活动)的复选框，并为每种模式设置作为历史保存的消息数。

3. 选择[备份历史]并定义[隐藏继续报警]。



   • 如果未勾选[备份历史]复选框，当关闭或重置人机界面时，历史报警数据将被清除。

4. 从[块1]选项卡中，选择[位监控]。


5. 在 [位地址] 中，设置位地址 ，以监控报警触发 .

6. 在[触发条件]单元格中，选择当监控位地址ON或OFF时触发报警。

7. 在[消息]单元格中，输入当触发报警时将显示的报警消息。



   • 一条报警消息中最多可以注册160个单字节字符。

   • 当勾选了 [启用文本列表]复选框时，即使系统运行时也可以切换和显示消息语言。
     17.4 更改文本语言(多语言)

8. 勾选[从每个报警中读取数据]复选框，指定[地址数] (例如：3)来读取数据值。




   • 如果要对触发的报警使用相同的地址，无论消息内容如何，都请勾选[使用相同的地址]复选框。设置的地址被用于所有消息。

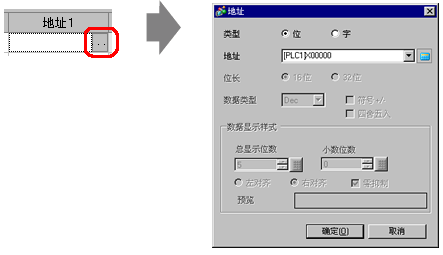

9. 点击[地址1]，然后点击。此时显示[地址]对话框。


10. 设置地址 当报警触发时读取数据值.

11. 在[数据显示样式]中进行设置，然后点击[确定]。

12. 指定[位长]和[数据类型]。至此，报警设置完成。



    • 了解更多关于数据读取定时的信息，参阅如下
      19.10.1.2 报警(块1)设置指南 - 位监控

    • 报警设置可以以CSV格式导出或导入。

13. 打开画面编辑器，设置将显示报警的报警部件。在[部件(P)]菜单中，选择[报警(A)]，或点击 ，将其放置在画面上。


14. 双击所放置的报警。将显示报警对话框。


15. 对于该报警，选择将显示的块和模式。

16. 设置[显示起始行]、[显示报警]和[显示行间距]。

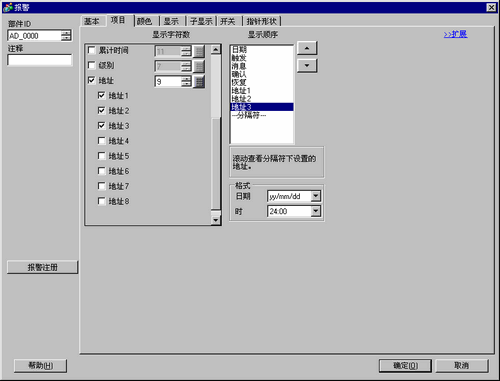

17. 在[项目]选项卡中，选择[地址]复选框，设置[显示字符数]。勾选[地址1]、[地址2]和[地址3]复选框。


18. 如果需要，使用[颜色]选项卡和[显示设置]选项卡中的选项来更改报警消息的显示字符数、文本颜色、背景色、字体和大小。点击[确定]。
