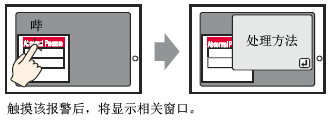

19.6.2 设置步骤 - 显示帮助(子显示)/显示文本窗口

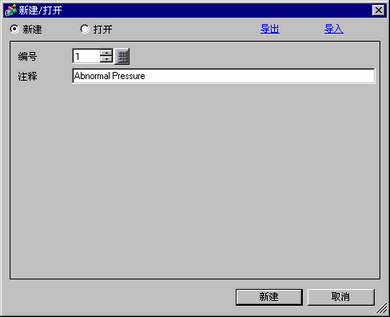

  1. 创建调用子显示的文本窗口。从[通用设置(R)]菜单中选择[文本注册(T)]或点击。将弹出[新建/打开]对话框。

  2. 设置文本文件编号和注释(例如，文本文件编号 "1"、注释"压力异常")，然后点击[创建]。

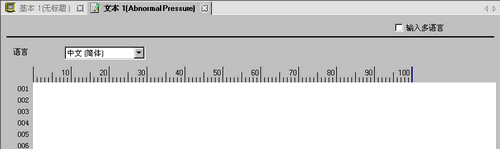

  3. 指定[语言]，导入将作为子显示进行显示的文本。

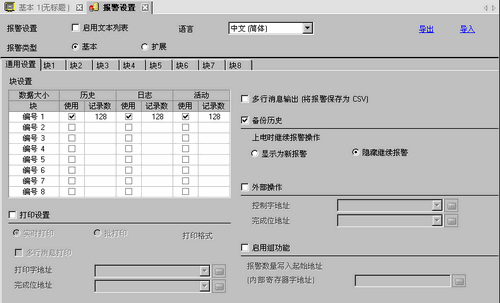

  4. 然后，注册触发报警时将显示的消息。从[通用设置(R)]菜单中选择[报警(A)]或点击，然后将显示如下画面。在[语言]中，选择报警消息显示语言。

  5. 在[块设置]选项卡上，为注册消息的块勾选所需显示模式(历史/日志/活动)的复选框，并为每种模式设置作为历史保存的消息数。

  6. 选择[备份历史]并定义[隐藏继续报警]。

    • 如果未勾选[备份历史]复选框，当关闭或重置人机界面时，历史报警数据将被清除。

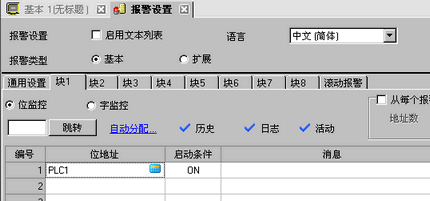

  7. 从[块1]选项卡中，选择[位监控]。

  8. 在 [位地址] 中，设置一个位地址 ，以监控报警触发 .

  9. 点击[触发条件]栏，选择当监控位地址打开或关闭时是否触发报警。

  10. 在[消息]单元格中，输入当触发报警时将显示的报警消息。

    • 一条报警消息中最多可以注册160个单字节字符。

    • 当勾选了 [启用文本列表]复选框时，即使系统运行时也可以切换和显示消息语言。
      17.4 更改文本语言(多语言)

    • 报警设置可以以CSV格式导出或导入。

  11. 设置子显示将显示的文本文件编号(例如，1)。

    • 如果设置一个未注册的文本号，触发报警时只显示文本窗口。设置前确认文本号。

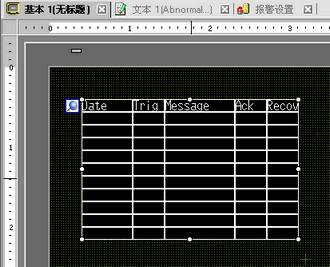

  12. 设置显示报警的报警部件。打开将显示报警的画面(例如，基本画面1)，在[部件(P)]菜单中，选择[报警(A)]或点击，将部件放置在画面上。

  13. 双击所放置的报警。将显示报警对话框。

  14. 对于该报警，选择将显示的块和模式。

  15. 设置[显示起始行]、[显示报警]和[显示行间距]。

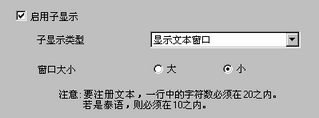

  16. 点击[子显示]选项卡，勾选[启用子显示]复选框。

  17. 在[子显示类型]列表中，选择[显示文本窗口]。

  18. 在[窗口大小]中，选择子显示的窗口大小。

  19. 如果需要，使用[项目]、[颜色]和[显示]选项卡下的选项来更改报警消息的显示字符数、文本颜色、背景色、字体和大小。点击[确定]。

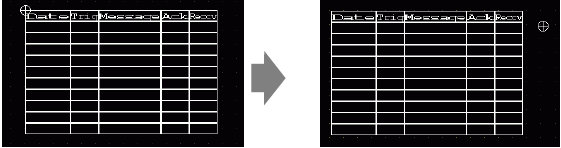

  20. 位置设置标志显示在报警部件的左上方。将位置设置标志移动到您想作为子显示显示文本窗口的位置。现在设置完成。
