10.12.1 设置步骤 - 使用一个开关执行多种功能

创建一个向字地址(D102)写数据“100”的开关,将位地址(M100)置OFF,然后返回上一画面。

  1. 从[部件(P)]菜单中选择[开关/指示灯(C)],然后选择[字开关(W)]或点击。将开关放置在画面上。

  2. 双击所放置的开关部件。将显示如下对话框。

  3. 在[选择形状]中选择开关形状。

  4. 设置[字地址](D102),该地址为触摸开关时写入数据的目标地址。

  5. 从[字操作]中选择[写入数据]。

  6. 将[常量]设置为“100”,字开关的功能完成。

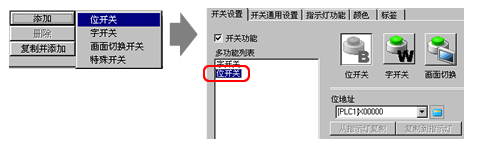

  7. 点击[添加],选择[位开关]。
    当画面切换到位开关设置时,会将位开关添加并显示在[多功能列表]中。

  8. 指定您想置OFF的[位地址](M100)。

  9. 在[位操作]中选择[复位],位开关功能设置完成。

  10. 点击[添加],选择[画面切换开关]。
    当画面切换到画面切换开关设置时,会将画面切换开关添加并显示到[多功能列表]中。

  11. 在[画面切换操作]中选择[返回上一个画面]。画面切换开关设置完成。

  12. 如果需要,在[颜色]选项卡和[标签]选项卡上设置开关颜色和显示文本,然后点击[确定(O)]。

    • 根据所选的形状,可能不能更改颜色。

    • 选择开关后按下[F2]键,可以直接编辑标签文本。如果选择了[文本列表],则可以更改要显示的文本列表。
