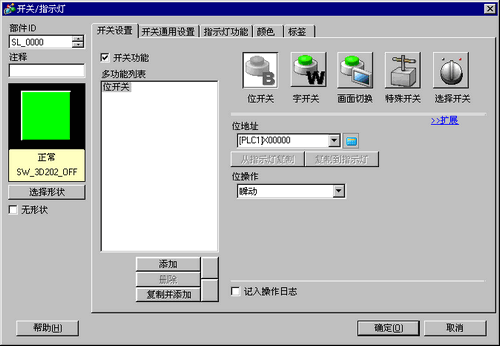

10.15 [开关/指示灯]设置指南

部件ID

系统会自动为部件分配一个ID号。
开关/指示灯部件ID:SL_**** (4位数字)

字母部分是固定的。数字部分可以在0000~9999的范围内更改。

注释

每个部件的注释最多包含20个字符。

状态显示

显示在[选择形状]中选择的部件的形状和状态。

将开关功能和指示灯功能结合在一起,可以通过更改[颜色]选项卡和[标签]选项卡上的[选择状态]来显示每种状态(ON状态/OFF状态)的不同设置。

选择形状

打开选择形状对话框,选择形状。

无形状

选择部件是否为透明且无形状。

只有当未使用指示灯功能时才可以设置它。

开关功能

设置是否使用开关功能

开关类型

将指定的位置ON/OFF。
10.15.1 位开关

将数据设置到指定字地址中。
10.15.2 字开关

切换画面。
10.15.3 画面切换

它有特殊功能,如将人机界面切换为离线模式和显示窗口等。
10.15.4 特殊开关

当触摸选择开关时,它按顺序将指定的位(最多4个位)置ON。
10.15.5 选择开关

多功能列表

显示已设置开关的类型。

当为一个开关设置了多种功能时,设置的功能将从上到下按顺序显示。处理也是按该列表中的顺序从上到下进行。

添加

当为一个开关设置多种功能时,添加一种功能。

点击该按钮,选择您想添加的开关,会将功能添加到[多功能列表]中。

删除

当开关设有多种开关操作时,删除在[多功能列表]中选择的操作。

复制并添加

当一个开关设有多种开关操作时,复制在[多功能列表]栏中选择的操作并将它粘贴在末尾。

↑/↓ (向上移动/向下移动)

将在[多功能列表]中选择的功能上移(或下移)一行,以更改处理顺序。

这不会更改[画面切换开关]的顺序。

记入操作日志

指定是否记录操作日志。
