10.9.1 设置步骤 - 开关置OFF前的延时时间

创建一个瞬动开关,在释放开关的3秒后将位地址(M100)置OFF。

  1. 在[部件(P)]菜单上,指向[开关/指示灯(C)],选择[位开关(B)]或点击,在画面上放置一个开关。

  2. 双击所放置的开关部件。将显示如下对话框。

  3. 在[选择形状]中选择开关形状。

  4. 指定[位地址],当触摸开关时想操作的[位地址]。

  5. 确认已经为[位操作]选择了[瞬动]。

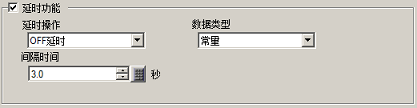

  6. 在[开关通用]选项卡上勾选[延时功能]复选框,[延时操作]选择[OFF延时],[数据类型]选择[常量]。将[间隔时间]设置为3秒。

  7. 如果需要,在[颜色]选项卡和[标签]选项卡上设置开关颜色和显示文本,然后点击[确定(O)]。

    • 根据所选的形状,可能不能更改颜色。

    • 选择开关后按下[F2]键,可以直接编辑标签文本。如果选择了[文本列表],则可以更改要显示的文本列表。

    • 如果您想通过更改开关颜色或标签来显示延时功能正在进行,可在[开关通用设置]选项卡上,点击[扩展]并勾选[显示延时状态]复选框。
      然后在[颜色]和[标签]选项卡上,将[选择状态]设置为[延时]。
