10.7.1 设置步骤 - 使用互锁功能来防止误操作

创建一个仅当指定位地址(M105)为OFF时才将位地址(M100)置ON的开关。

1. 在[部件(P)]菜单上，指向[开关/指示灯(C)]，选择[位开关(B)]或点击，在画面上放置一个开关。

2. 双击所放置的开关部件。将显示如下对话框。


3. 在[选择形状]中选择开关形状。

4. 设置[位地址]，该地址为触摸开关时将被操作的地址。

5. 从[位操作]中选择[置位]。

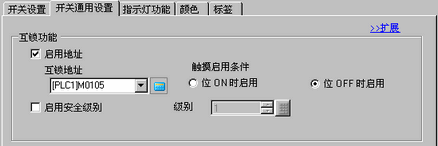

6. 打开[开关通用设置]选项卡，勾选[启用地址]复选框。
   在[互锁地址]中设置启用/禁用触摸的位地址(M105)，而将[触摸启用条件]选择为[当位为OFF时启用]。


7. 需要的话，在[颜色]选项卡和[标签]选项卡上设置开关颜色和显示文本，然后点击[确定(O)]。



   • 根据所选的形状，可能不能更改颜色。

   • 选择开关后按下[F2]键，可以直接编辑标签文本。如果选择了[文本列表]，则可以更改要显示的文本列表。

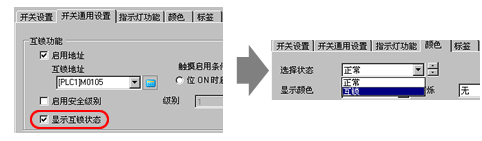

   • 如果希望在互锁时使颜色和标签发生改变，勾选[显示互锁状态]复选框，该复选框在[开关通用设置]选项卡-[扩展]视图中。然后，在[颜色]和[标签]选项卡上的[选择状态]中，您可以选择[互锁]，并定义互锁状态的颜色和标签。
