34.2.1 USB传输 - 从PC传输到人机界面(发送)

当向人机界面发送第一个工程时使用该过程。

1. 使用USB电缆连接PC和人机界面。
   如果未安装USB电缆驱动程序，将会弹出一个对话框。请按照指示安装驱动程序。



   • 关于USB电缆及其安装方法的信息，请参阅以下内容。
     34.2 通过USB电缆传输工程文件

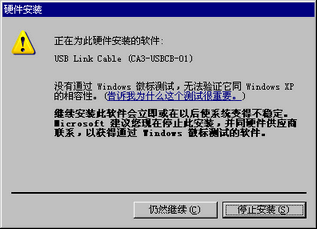

   • 根据您的Windows XP安全级别设置，USB驱动程序安装过程中可能会显示如下[硬件安装]对话框。点击[仍然继续(C)]开始安装驱动程序。安装完成后，请点击[完成]。


2. 打开人机界面。[Initial Start Mode]画面显示。(使用GP4000系列、LT4000系列、SP5000系列或IPC系列时，将显示[Welcome]画面。)




   • [Initial Start Mode]画面或[Welcome]画面是购买人机界面后第一次开机首先显示的画面。在传输了一次工程后，将不再显示该画面。

3. 在GP-Pro EX状态工具栏上，点击[传输工程]图标，启动[传输工具]。


4. 在[工程信息]中确认工程详情。
   要传输不同的工程，点击[选择工程]按钮并选择适当的工程。

5. 在[传输信息]中确认[设备]是[USB]。如果未选择[USB]，点击[传输设置]来显示如下的[传输设置]对话框。在[通讯端口设置]中选择[USB]并点击[确定]。


6. 点击[发送工程]。
   传输开始。当弹出如下对话框时，点击[是]。当再次发送同一工程文件时不显示该对话框。

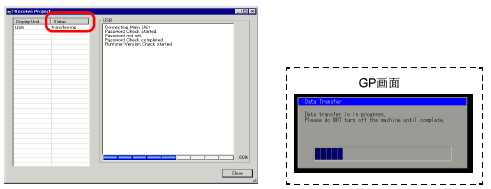

   传输期间显示以下对话框，用于查看传输状态。
   (人机界面更改为传输模式，与控制器/PLC的通讯暂停。)




   • 当连接数据传输USB电缆(CA3-USBCB-01)和GP-4100系列专用电缆(ZC9USCBMB1)，或数据传输USB电缆(CA3-USBCB-01)和标准USB电缆(Type-A或Mini-B)时，将弹出[选择USB电缆]对话框。请选择使用哪个USB电缆。

     [A到A(主到主)]：使用[CA-USBCB-01]时选择。
     [A到Mini-B(主到从)]：使用“ZC9USCBMB1”或标准USB电缆(Type-A或Mini-B)时选择。

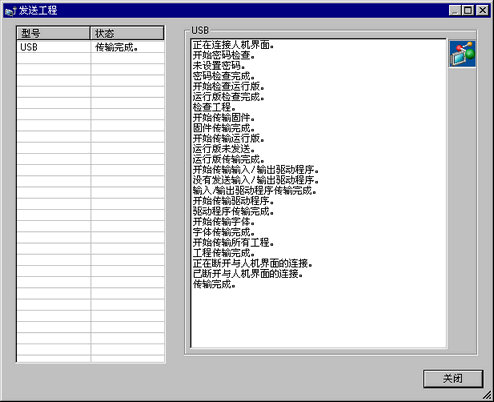

7. 在传输完成后，对话框的状态将从[正在传输]变为[传输完成]。点击[关闭]。
   (人机画面被重置，将显示已传输的工程画面。)


8. 点击[关闭]返回到传输工具。再次点击[关闭]，关闭传输工具。
