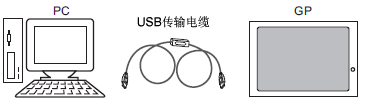

使用USB电缆连接PC和人机界面，并传输工程文件( *.prx)。
可以使用下列USB电缆。
机型 |
USB电缆 |
GP3000系列/LT3000系列/IPC系列(PC/AT)/ST3000系列 |
可选数据传输USB电缆(型号：CA3-USBCB-01) |
SP5000系列/GP4000系列(GP-4100系列除外)/LT4000系列 |
使用下述电缆之一
|
GP-4100系列 GC4000系列 |
使用下述电缆之一
|
有关USB传输电缆的规格和安装说明，请参阅USB电缆包装中的安装指南。
在使用可选数据传输USB电缆(型号：ZC9USCBMB1)或商用USB电缆(Type-A或Mini-B)时，请将大接头连接到PC，小接头连接到人机界面。
不能从一台PC同时向多台人机界面下载。
如下所示，不能在PC上连接多条同型号的USB电缆。
连接2条或以上CA3-USBCB-01电缆
连接2条或以上ZC9USCBMB1，或2条或以上市售(Type-A或Mini-B)电缆
同时连接ZC9USCBMB1和市售(Type-A或Mini-B)电缆

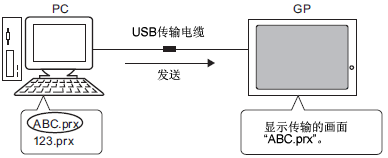

从PC传输到人机界面(发送)
可以向人机界面发送选定的工程文件(*.prx)以供其显示。

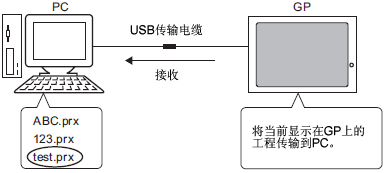

从人机界面传输到PC(接收)
可将保存在人机界面中的工程数据作为新工程文件(*.prx)保存到PC
