34.12 设置指南

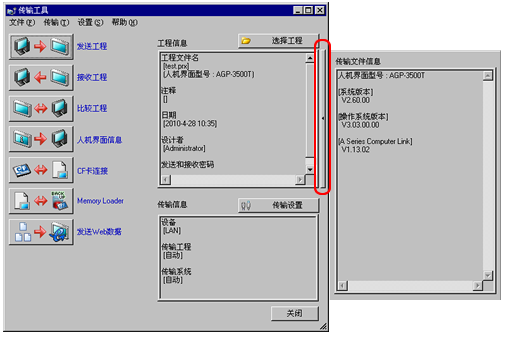

“传输工具”在PC和人机界面间传输工程数据。

在GP-Pro EX状态工具栏上,点击[传输工程]图标(或在[工程(F)]菜单中指向[传输工程(G)]并选择[其他传输(E)])以启动传输工具。

发送工程

将GP-Pro EX中当前打开的工程(或在[选择工程]中选择的工程)发送到人机界面。

如果在工程中设置了[CF卡文件夹]/[SD卡文件夹],会将CF卡文件夹中的数据发送到人机界面的CF卡。如果不想将数据发送到CF/SD卡,可清除[传输设置]中的[传输CF/SD卡数据]复选框。

34.14.1 发送的工作原理

接收工程

接收保存在所连接人机界面中的工程数据并将其作为新工程文件(*.prx)保存到PC的指定位置中。

对使用CF/SD卡的工程来说,人机界面CF/SD卡上的所有数据将被接收并保存到目标位置中。

34.14.2 接收的工作原理

比较工程

比较GP-Pro EX中当前打开的工程(或在[选择工程]中选择的工程)和保存在所连接的人机界面上的工程并显示比较结果。

34.4 传输前比较工程

对于设置了[CF卡文件夹]/[SD卡文件夹]的工程,会比较CF卡文件夹(或SD卡文件夹)与人机界面CF/SD卡中的数据。

人机界面信息

读取并显示所连接人机界面的系统版本、保存的工程信息以及画面信息。

显示人机界面的型号和版本以及驱动程序版本

工程文件名、注释、日期、创建者

画面号和类型、注释、大小、日期

只有当在[通讯端口设置]中选择了[USB],且可以获得GP主机模块系列或LT主机模块系列的信息时,才会显示。点击,打开人机界面的[以太网设置]对话框。关于各设置项目的详情,请参阅下述内容。
M.17.2.7 主机 - 以太网设置

更改人机界面的以太网设置时,首先更改设置,然后点击[确定]。

CF/SD卡连接

可以执行的任务根据连接的不同而有所不同。

连接CF/SD卡时,人机界面切换到传输模式,与控制器/PLC的通讯暂停。
可以在CF/SD卡文件夹和CF/SD卡之间复制文件、删除文件和更改CF/SD卡上的文件名。

连接CF/SD卡时,人机界面继续与其他控制器/PLC通讯。
可以查看CF/SD卡中的文件名、文件大小和日期等信息。

Memory Loader

打开[Memory Loader]对话框。它允许您创建并确认备份数据并从备份数据中创建工程文件。

34.12.2 Memory Loader

发送Web数据

打开[发送Web数据]对话框。

[传输设置]和[Web站点数据写入设置]栏显示[发送网站]内容。该栏显示在[Web站点数据传输设置]对话框中选择的内容。

点击[设置],显示[传输设置]对话框的[Web站点数据传输设置]选项卡。
34.12.1.2 Web站点数据传输设置

传输扩展配方

将活动工程或选定工程的扩展配方发送到人机界面。

与人机界面建立连接后,[传输扩展配方]对话框打开。

34.12.4 传输扩展配方设置指南

安全数据传输

如果正在使用安全功能,则安全数据和指纹数据将被发送到人机界面。只能在用户ID模式才能传输。人机界面更改为传输模式,与控制器/PLC的通讯暂停。

接收安全数据

如果正在使用安全功能,则将接收到人机界面中的安全数据和指纹数据,并将其保存到PC中的指定位置。只能在用户ID模式才能传输。

选择工程

用于选择希望传输到人机界面的工程文件(*.prx)的对话框打开。

工程信息

显示GP-Pro EX中当前打开的工程(或在[选择工程]中选择的工程)的信息。

使用[选择工程]来浏览其他工程的工程信息。

传输设置

打开[传输设置]对话框。可在此修改端口或传输方法。

34.12.1 [传输]设置指南

传输信息

显示人机界面的当前选择通讯端口及传输方法的设置信息。

更改[传输设置]以更新该信息。
