34.2.2 USB传输 - 从人机界面传输到PC(接收)

将当前保存在人机界面上的工程数据接收到PC。

1. 用USB电缆连接PC和人机界面。
   如果未安装USB电缆驱动程序，将弹出如下对话框。请按照指示安装驱动程序。



   • 有关USB电缆和安装方法，请参阅下面的内容。
     34.2 通过USB电缆传输工程文件

   • 根据您的Windows XP安全级别设置，USB驱动程序安装过程中可能会显示如下[安装硬件]对话框。点击[仍然继续(C)]开始安装驱动程序。安装完成后，请点击[完成]。


2. 在GP-Pro EX状态工具栏上，点击[传输工程]图标，启动[传输工具]。


3. 在[传输信息]中确认[设备]是[USB]。如果未选择[USB]，点击[传输设置]来显示如下的[传输设置]对话框。在[通讯端口设置]中选择[USB]并点击[确定]。

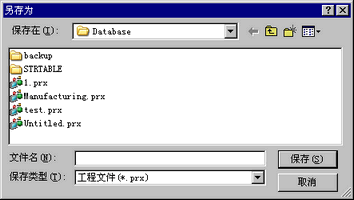

4. 点击[接收工程]。当弹出如下对话框时，指定保存工程的位置及工程文件名。点击[保存]开始传输。

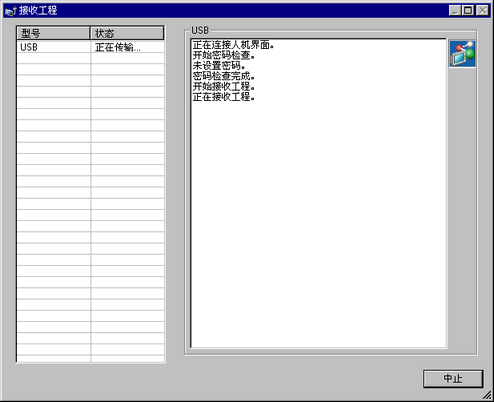

   传输期间显示以下对话框，用于查看传输状态。





   • 当连接数据传输USB电缆(CA3-USBCB-01)和GP-4100系列专用电缆(ZC9USCBMB1)，或数据传输USB电缆(CA3-USBCB-01)和标准USB电缆(Type-A或Mini-B)时，将弹出[选择USB电缆]对话框。请选择使用哪个USB电缆。

     [A到A(主到主)]:使用[CA3-USBCB-01]时选择。
     [A到Mini-B(主到从)]：使用[ZC9USCBMB1]或标准USB电缆(Type-A或Mini-B)时选择。

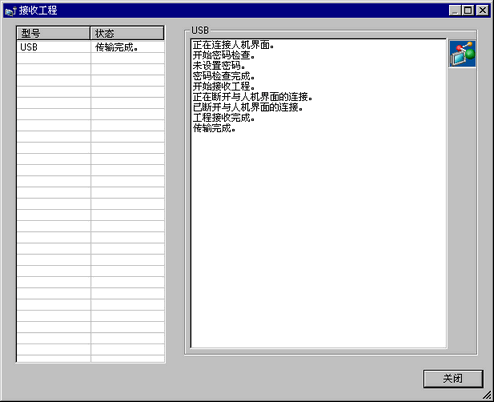

5. 在传输完成后，对话框的状态将从[正在传输]变为[传输完成]。点击[关闭]。

   如果接收了一个使用CSV数据配方或其他CF/SD卡数据的工程文件，将显示如下对话框。指定一个位置，将数据保存到CF/SD卡。点击[确定]完成该过程。


6. 点击[关闭]返回到传输工具。再次点击[关闭]，关闭传输工具。
