25.8.1 设置步骤 - 以CSV格式自定义显示/保存采样数据

配置设置，使采样组1的显示格式如下。

1. 在[通用设置(R)]菜单中，选择[采样(D)]或点击，将显示已注册的采样组列表。双击[组]1行，将弹出采样组1设置画面。

   (有关地址/操作方面的信息，请参阅25.3.1 设置步骤 - 以固定时间间隔执行采样。)

2. 打开[显示/保存为CSV]选项卡。
   勾选[显示/保存为CSV]复选框，然后选择[自定义设置]。

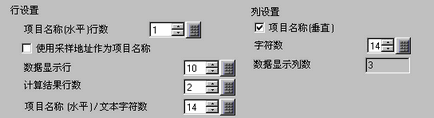

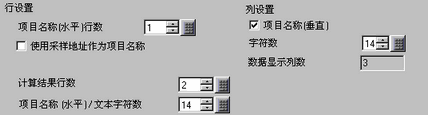

3. 将[项目名称(水平)行数]设置为1，[计算结果行数]设置为2。




   • 如果取消勾选[当完成指定周期后覆盖原有数据]复选框，设置[数据显示行数]。调整数据显示行数，使其与采样次数相符。


4. 在预览区选择日期列并点击[列设置]。将显示[日期设置]对话框。将日期格式更改为[mm/dd]。

   点击[确定]，关闭该对话框。

5. 从显示格式中删除地址D101数据列。选择第5列(数据2)并点击[删除]键。



   • 右击第5列(数据2)，显示弹出菜单，然后点击[删除]，可以将它删除。

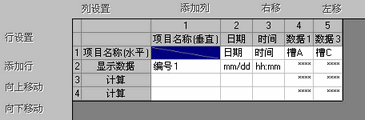

6. 双击每个项目名称(水平)单元格，输入项目名称。

   您可以用采样列表[语言]中指定的语言输入文本。

7. 移动列。选择第4列(数据1)并点击[右移]。

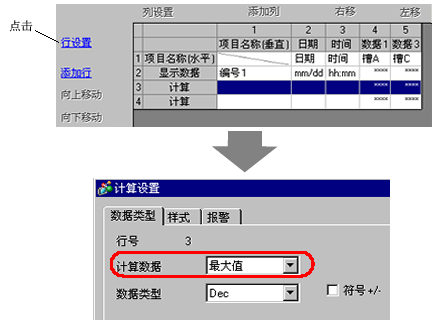

8. 选择第三行，点击[行设置]。将显示[计算设置]对话框。将[计算数据]更改为[最大]。

   需要的话，设置计算行的[数据类型]或[总显示位数]并点击[确定]。



   • 如果选择了一个数据列的计算单元格并点击[行设置]，就可以分别设置[数据类型]或[总显示位数]。

9. 选择第4行中的计算数据并以相同的方式设置[最小值]。

10. 双击项目名称(垂直)列中的计算单元格并为每行输入项目名称。
    自定义的以 CSV 格式显示/保存即设置完毕。



    • 保存在外部存储器中的CSV数据格式与设置画面上显示的状态略有不同。请参阅下节内容。
      25.12.5.1 CSV文件格式

11. 打开编辑画面，在[部件(P)]菜单中选择[采样数据显示器(S)]或点击，将该部件放置在画面上。


12. 双击部件，打开[采样数据显示器]对话框。


13. 定义您想在画面上显示的采样组。将采样组编号设置为“1”。



    • 要显示采样组，使用[块编号指定地址]来定义要显示的块。只有在[通用设置(R)]-[采样设置]-[模式]选项卡的[扩展设置]区中取消选择[在完成指定周期后覆盖原有数据]复选框，此选项才可用。

14. 设置[显示行数]和[显示列数]。



    • 如果希望在画面上编辑采样数据，请勾选[编辑数据]。这需要设置一个用于编辑数据的键盘。通过触摸数据可使画面变成编辑画面，数据也可以通过使用键盘进行编辑。

15. 选择是否显示分隔线/边框，以及是否使用[清除颜色]。

16. 根据需要，在[显示]和[开关]选项卡上设置字体大小和滚动开关，然后点击[确定(O)]。
