25.9 [通用设置] - [采样设置]设置指南
设置从D100、D101和D102中进行数据采样,采样从8:00开始,每小时进行一次,共进行10次。
在[通用设置(R)]菜单中,选择[采样设置(D)]命令或点击,将显示如下画面。

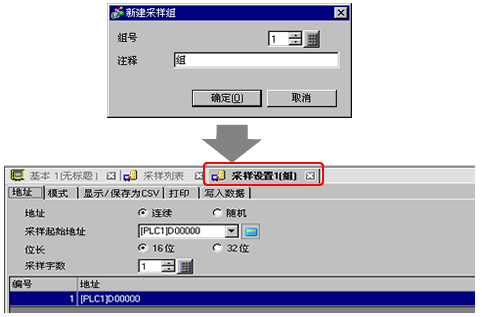

点击[新建],将弹出如下对话框。设置采样组编号,点击[确定(O)],将显示采样组设置画面。
在[采样起始地址]中,为您想采样的数据设置起始地址(D100)

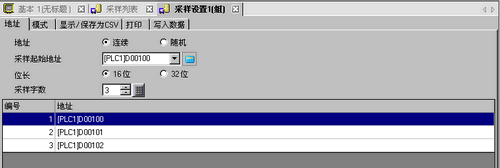

为采样数据指定保存的位长,在[采样字数]中设置地址数。从指定地址开始,显示出前三个字。
在[模式]选项卡上,[执行条件]选择[设置时间]。
在[在采样许可位地址]中,设置位地址(例如,M100),用于控制数据采样操作。
请确保在开始时间前该位置ON。如果该位在开始时间为OFF,采样将不会进行。时间由人机界面中的时钟数据监视。
指定数据采样的开始时间(08:00:00),并设置采样频率和采样次数(每小时一次,共10次)。
在[数据清除位地址]字段,设置用于删除采样数据的地址(例如,M50)。当该位置ON时,将删除保存在人机界面采样组1中的所有数据。
另外,也可以设置[数据满位地址],用于检查采样是否已达到定义的[发生次数]。
点击[扩展设置],将打开如下对话框。需要的话,设置采样数据在人机界面中的保存天数。

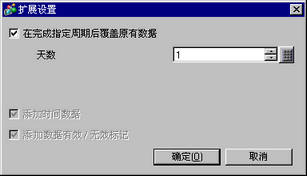

在上图中,数据在人机界面中将保留一天。在接下来一天的开始时间(8:00),将按顺序覆盖前一天的采样数据,并保存新数据。如果不想覆盖数据,请清除[在完成指定周期后覆盖原有数据]复选框。在接下来的一天,在开始时间不进行采样。

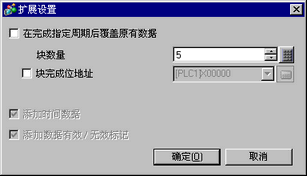

如果您清除[在完成指定周期后覆盖原有数据]复选框,您就可以调整[块]设置。“块”是从指定“发生次数”中采集到的采样数据。显示或打印数据时,可以以块为单位。
例如,从星期一至星期五采样5天并每天显示/打印数据。
指定“发生次数”的采样数据为一个块。指定块数。
在上图中,采样数据在人机界面中将保留五天。第六天及以后将不再进行采样。要重新开始采样,请清除保存在人机界面中的采样数据。
有关采样操作时刻方面的信息,请参阅如下内容。
25.12.3.1 数据采集时刻
如果未勾选[保留采样数据(SRAM)]复选框,人机界面中保存的采样数据在人机界面关闭或复位时将被擦除。
