25.5.1 设置步骤 - 显示采样数据

配置在人机界面画面上显示采样组“1”。

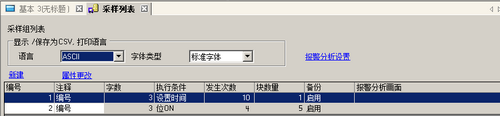

1. 在[通用设置(R)]菜单中，选择[采样(D)]或点击，将显示已注册的采样组列表。双击[组]1行，将弹出采样组1设置画面。

   (有关地址/操作方面的信息，请参阅25.3.1 设置步骤 - 以固定时间间隔执行采样。)

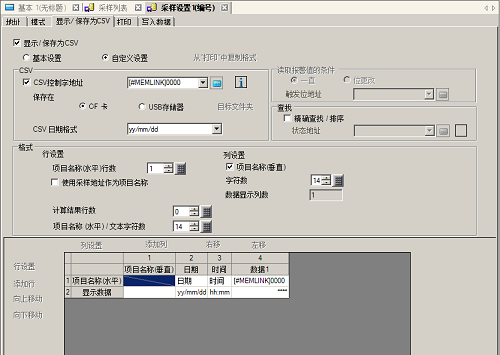

2. 打开[显示/保存为CSV]选项卡。勾选[显示/保存为CSV]复选框。


3. 选择日期和时间的显示格式。

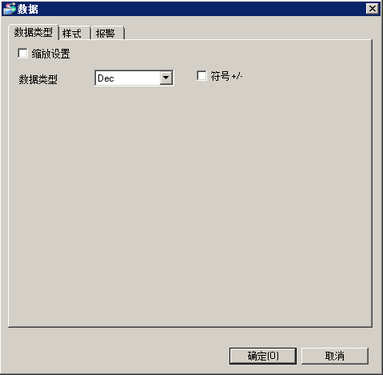

4. 点击[数据类型]，打开[数据]对话框。设置数据类型、源范围、显示位数等。该设置适用于所有数据列。

   点击[确定]，关闭该对话框。

5. 指定显示颜色(文本颜色)/背景色。显示格式设置完成。

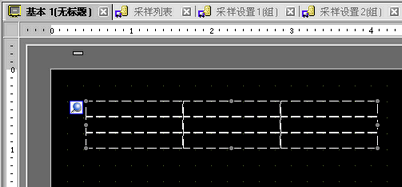

6. 打开编辑画面，在[部件(P)]菜单中选择[采样数据显示器(S)]或点击，将该部件放置在画面上。


7. 双击放置在画面上的采样数据显示器。将显示[采样数据显示器]对话框。


8. 定义您想在画面上显示的采样组。将采样组编号设置为“1”。



   • 在[通用设置(R)]菜单中选择[采样设置]，然后点击[模式]选项卡。在[扩展设置]中，取消勾选[在完成指定周期后覆盖原有数据]复选框后，使用[块编号指定地址]来显示采样组。

9. 设置[显示行数]和[显示列数]。



   • 当希望在画面上编辑采样数据时，可勾选[编辑数据]复选框，设置键盘，以编辑数据。通过触摸数据可使画面变成编辑画面，数据也可以通过使用键盘进行编辑。

10. 选择是否显示分隔线/边框并选择[清除颜色]。

11. 在[显示]选项卡上，选择字体类型和大小。

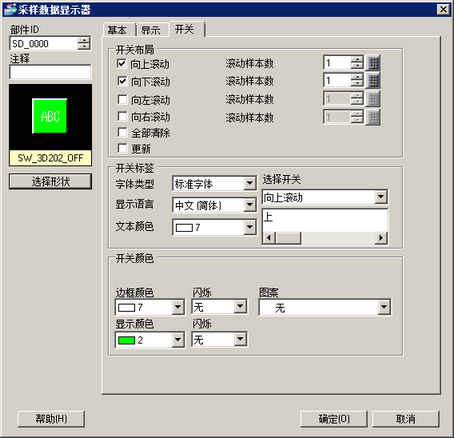

12. 选择[开关设置]选项卡，选择必要的滚动开关。
    点击[选择形状]，选择开关形状、添加标签并设置文本颜色。点击[确定]。

    采样数据显示器设置完毕。可以将开关单独移动到适当位置。



    • 对于附带的[采样数据显示器]开关，不能单独设置形状或颜色。要为每个开关设置不同的形状或颜色，请使用开关指示灯的[特殊开关]-[采样数据显示开关]进行设置。
