20.8.2 数据保存的控制字地址

该地址控制数据写入。如需将数据保存到外部存储器,请在该地址中指定文件号并写入命令。

命令和状态

写入命令后数据被保存到外部存储器。处理结果(状态)将反映在该地址中。

模式

字数据

描述

命令

0001h

配方数据

0002h

GP-PRO/PB III for Windows 记录数据(兼容)*1

0003h

GP-PRO/PB III for Windows折线图数据(兼容)

0004h

GP-PRO/PB III for Windows采样数据(兼容)

0005h

块1的历史报警数据

0006h

块2的历史报警数据

0007h

块3的历史报警数据

0008h

块4的历史报警数据

0009h

块5的历史报警数据

000Ah

块6的历史报警数据

000Bh

块7的历史报警数据

000Ch

块8的历史报警数据

0020h

GP-PRO/PB III for Windows 数据记录(循环)自动存储开始(兼容)*2

0021h

GP-PRO/PBIII for Windows数据记录(循环)自动存储完成(兼容)

状态

0000h

成功完成

0100h

写入错误

0200h

未连接外部存储器。

CF卡盖处于打开状态。

SD卡处于写保护状态。

0300h

没有可加载的数据(当未指定数据时)

0400h

文件编号错误(文件编号超出范围)

2000h

GP-PRO/PBIII for Windows数据记录(循环)自动存储正确响应(兼容)

在自动存储模式中控制地址变成该值。当该值更改时,自动存储模式结束。

*1 输出CSV文件采用在[显示/保存为CSV]选项卡中定义的格式。但是,日期格式固定为“yy/mm/dd”。
保存的采样组号是固定的(1)。如果定义的文件号已经存在,文件将被覆盖。

*2 如果定义的文件号已经存在,则内容被附加到文件。

文件名和位置

在写入一个命令前,在控制字地址的下一个地址中指定0~65535范围内的文件号。

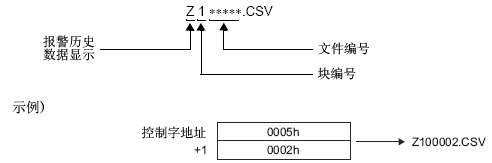

报警历史数据被保存在外部存储器的[alarm]文件夹下,文件名如下:

如果在[目标文件夹]中设置了[设置外部存储器上目标文件夹中的文件数],则会根据文件数将数据保存在[alarm]文件夹下自动创建的文件夹中。

示例:若将[文件数]设置为“100”

将在“\alarm\00000”下保存Z100099

将在“\alarm\00001”下保存Z100100
